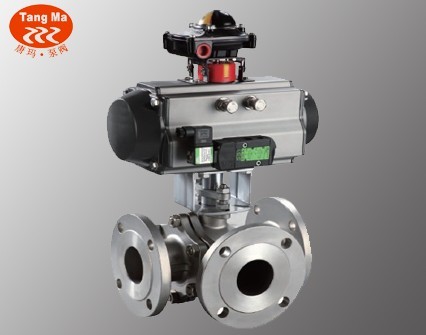

气动三通球阀概述
气动三通球阀分L型（Q644F）和T（Q645F）型，L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
气动三通球阀执行标准
1、设计和制造：GB／T12237-1989； APl608。
2、检验和试验：GB／T13927-1992； APl 598。
3、法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4、结构长度：JD-2002
|
公称压力
PN
|
常温最大
工作压力
|
壳体
试验压力
|
气密封
试验压力
|
高压密封
试验压力
|
|
1．6
|
1．6
|
2．4
|
0．6
|
1．76
|
|
2．5
|
2．5
|
3．8
|
0．6
|
2．75
|
|
4．0
|
4．0
|
6．0
|
0．6
|
4．4
|
|
C1aSSl50
|
2．0
|
3．0
|
0．6
|
2．2
|
|
壳体材料
|
阀座材料
|
适用温度
|
适用介质
|
|
碳钢C型
|
聚四氟乙烯
|
≤150℃
|
水＼蒸汽
|
|
对位聚苯
|
≤300℃
|
油晶等
|
|
铬镍钛钢P型
|
聚四氟乙烯
|
≤150℃
|
硝酸类
|
|
对位聚苯
|
≤200℃
|
|
|
铬镍钼钛钢R型
|
聚四氟乙烯
|
≤150℃
|
醋酸类
|
|
对位聚苯
|
≤200℃
|
|
|
阀体＼阀盖
|
GB
|
WCB
|
ZGlCrl8Ni9Ti
|
ZGOCfl8Nil2M02Ti
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
|
球体
|
GB
|
2Cfl3
|
1Cfl8Ni9Ti
|
0Cfl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
阀杆
|
GB
|
2Crl3
|
1Crl8Ni9Ti
|
0Crl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
阀座＼密封面
|
GB
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
|
ASTM
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
聚四氟乙烯
|
对位聚苯
|
|
填料
|
GB
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
ASTM
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
螺栓
|
GB
|
35
|
0Crl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A193B7
|
A320-B8
|
A320-B8
|
|
螺母
|
GB
|
45
|
0Cfl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A1942H
|
A194-8
|
A194-8
|

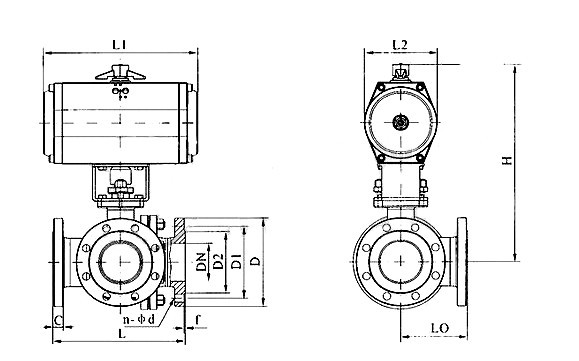

气动三通球阀主要外形尺寸
.jpg)
|
公称压力PN
|
公称通径DN
|
尺 寸(mm)
|
|
L
|
D1
|
D
|
K
|
d
|
Y
|
b
|
n-d
|
Hw
|
Hd
|
|
1．6MPa
|
50
|
260
|
130
|
165
|
125
|
100
|
|
16
|
4-ф18
|
205
|
265
|
|
65
|
320
|
160
|
185
|
145
|
120
|
|
18
|
4-ф18
|
245
|
295
|
|
80
|
320
|
160
|
200
|
160
|
135
|
|
20
|
8-ф18
|
305
|
345
|
|
100
|
370
|
185
|
220
|
180
|
155
|
|
20
|
8-ф18
|
340
|
420
|
|
125
|
510
|
255
|
250
|
210
|
185
|
|
22
|
8-ф18
|
425
|
465
|
|
150
|
510
|
255
|
285
|
240
|
2'0
|
|
24
|
8-ф23
|
450
|
505
|
|
200
|
580
|
290
|
340
|
295
|
265
|
|
26
|
12-ф23
|
480
|
525
|
|
250
|
670
|
335
|
405
|
355
|
320
|
|
30
|
12-ф25
|
530
|
565
|
|
300
|
760
|
380
|
460
|
410
|
375
|
|
30
|
12-ф25
|
585
|
630
|
|
350
|
850
|
425
|
520
|
470
|
435
|
|
34
|
16-ф25
|
625
|
675
|
|
400
|
980
|
490
|
580
|
525
|
485
|
|
36
|
16-ф30
|
670
|
710
|
|
450
|
1080
|
540
|
640
|
585
|
545
|
|
40
|
20-ф30
|
705
|
770
|
|
500
|
1220
|
610
|
715
|
650
|
608
|
|
44
|
20-ф34
|
765
|
825
|
|
600
|
1360
|
680
|
840
|
770
|
718
|
|
48
|
20-ф41
|
840
|
945
|
|
700
|
1750
|
875
|
910
|
840
|
788
|
|
50
|
24-ф41
|
1050
|
1110
|
|
800
|
1850
|
925
|
1025
|
950
|
898
|
|
52
|
24-ф41
|
1125
|
1220
|
|
900
|
2050
|
1025
|
1125
|
1050
|
998
|
|
54
|
28-ф41
|
1260
|
1315
|
|
1000
|
2150
|
1075
|
1255
|
1170
|
1110
|
|
56
|
28-ф48
|
1325
|
1385
|
|
1200
|
2450
|
1225
|
1485
|
1390
|
1325
|
|
58
|
32-ф54
|
1395
|
1450
|
|
2．5MPa
|
50
|
260
|
130
|
165
|
125
|
100
|
|
20
|
4-ф18
|
205
|
265
|
|
65
|
320
|
160
|
185
|
145
|
120
|
|
22
|
8-ф18
|
245
|
295
|
|
80
|
320
|
160
|
200
|
160
|
135
|
|
22
|
8-ф18
|
305
|
345
|
|
100
|
370
|
185
|
230
|
190
|
160
|
|
24
|
8-ф23
|
340
|
420
|
|
125
|
510
|
255
|
270
|
220
|
188
|
|
28
|
8-ф25
|
405
|
465
|
|
150
|
510
|
255
|
300
|
250
|
218
|
|
30
|
8-ф25
|
450
|
505
|
|
200
|
580
|
290
|
360
|
310
|
278
|
|
34
|
12-ф25
|
480
|
525
|
|
250
|
670
|
335
|
425
|
370
|
332
|
|
36
|
12-ф30
|
530
|
565
|
|
300
|
760
|
380
|
485
|
430
|
390
|
|
40
|
16-ф30
|
585
|
630
|
|
350
|
850
|
425
|
555
|
490
|
448
|
|
44
|
16-ф34
|
625
|
675
|
|
400
|
980
|
490
|
620
|
550
|
505
|
|
48
|
16-ф34
|
670
|
710
|
|
450
|
1080
|
540
|
670
|
600
|
555
|
|
50
|
20-ф34
|
705
|
770
|
|
500
|
1220
|
610
|
730
|
660
|
610
|
|
52
|
20-ф41
|
765
|
825
|
|
600
|
1360
|
680
|
845
|
770
|
718
|
|
56
|
20-041
|
840
|
945
|
|
700
|
1750
|
875
|
960
|
875
|
815
|
|
60
|
24-ф48
|
1050
|
1110
|
|
800
|
1850
|
925
|
1085
|
990
|
930
|
|
64
|
24-ф48
|
1125
|
1220
|
|
900
|
2050
|
1025
|
1185
|
1090
|
1025
|
|
66
|
28-ф54
|
1260
|
1315
|
|
1000
|
2150
|
1075
|
1320
|
1210
|
1140
|
|
68
|
28-ф58
|
1325
|
1385
|
|
1200
|
2450
|
1225
|
1520
|
1420
|
1350
|
|
72
|
32-ф58
|
1395
|
1450
|
|
4．0MPa
|
50
|
260
|
130
|
165
|
125
|
100
|
88
|
20
|
8-ф18
|
245
|
285
|
|
65
|
320
|
160
|
185
|
145
|
120
|
110
|
22
|
8-ф18
|
265
|
315
|
|
80
|
320
|
160
|
200
|
160
|
135
|
121
|
22
|
8-ф18
|
320
|
365
|
|
100
|
370
|
185
|
235
|
190
|
160
|
150
|
24
|
8-ф23
|
355
|
465
|
|
125
|
510
|
255
|
270
|
220
|
188
|
176
|
28
|
8-ф25
|
425
|
495
|
|
150
|
510
|
255
|
300
|
250
|
218
|
204
|
30
|
8-ф25
|
470
|
535
|
|
200
|
580
|
290
|
375
|
320
|
282
|
260
|
38
|
12-ф30
|
480
|
565
|
|
250
|
670
|
335
|
450
|
385
|
345
|
313
|
42
|
12-ф34
|
530
|
605
|
|
300
|
760
|
380
|
515
|
450
|
408
|
364
|
46
|
16-ф34
|
585
|
675
|
|
350
|
850
|
425
|
580
|
510
|
465
|
422
|
52
|
16-ф34
|
625
|
705
|
|
400
|
980
|
490
|
660
|
585
|
535
|
474
|
58
|
16-ф41
|
670
|
745
|
|
450
|
1080
|
540
|
685
|
610
|
560
|
524
|
60
|
20-ф41
|
705
|
795
|
|
500
|
1220
|
610
|
755
|
670
|
612
|
576
|
62
|
20-ф48
|
765
|
855
|
|
600
|
1360
|
680
|
890
|
795
|
730
|
678
|
62
|
20-ф54
|
840
|
985
|
|
C1aSS150
|
2"
|
260
|
130
|
152
|
120．5
|
92
|
|
16
|
4-φ19
|
205
|
265
|
|
2 1/2"
|
320
|
160
|
178
|
139．5
|
105
|
|
18
|
4-ф19
|
245
|
295
|
|
3"
|
320
|
160
|
190
|
152．5
|
127
|
|
19
|
4-ф19
|
305
|
345
|
|
4"
|
370
|
185
|
229
|
190．5
|
157
|
|
24
|
8-ф19
|
340
|
420
|
|
5"
|
510
|
255
|
254
|
216
|
186
|
|
24
|
8-ф22
|
425
|
465
|
|
6"
|
510
|
255
|
279
|
241．5
|
216
|
|
26
|
8-ф22
|
450
|
505
|
|
8"
|
580
|
290
|
343
|
298．5
|
270
|
|
29
|
8-ф22
|
530
|
525
|
|
10"
|
670
|
335
|
406
|
362
|
324
|
|
31
|
12-ф25
|
630
|
565
|
|
12"
|
760
|
380
|
483
|
432
|
381
|
|
32
|
12-ф25
|
680
|
630
|
|
14"
|
850
|
425
|
533
|
476
|
413
|
|
35
|
12-ф29
|
625
|
675
|
|
16"
|
980
|
490
|
597
|
540
|
470
|
|
37
|
16-ф29
|
670
|
710
|
|
18"
|
1080
|
540
|
635
|
578
|
533
|
|
40
|
16-ф32
|
705
|
770
|
|
20"
|
1220
|
610
|
699
|
635
|
584
|
|
43
|
20-ф32
|
765
|
825
|
|
24"
|
1360
|
680
|
813
|
749．5
|
692
|
|
48
|
20-ф35
|
840
|
945
|
|
28"
|
1750
|
875
|
927
|
864
|
800
|
|
71
|
28-ф35
|
1050
|
1110
|
|
32"
|
1850
|
925
|
1060
|
978
|
914
|
|
81
|
28-ф41
|
1125
|
1220
|
|
36"
|
2050
|
1025
|
1168
|
1086
|
1022
|
|
90
|
32-ф41
|
1260
|
1315
|
|
40"
|
2150
|
1075
|
1289
|
1200
|
1124
|
|
90
|
36-ф41
|
1325
|
1385
|
|
48"
|
2450
|
1225
|
1511
|
1422
|
1359
|
|
108
|
44-ф41
|
1395
|
1450
|
