高平台气动球阀

高平台气动球阀
产品名称:高平台气动球阀
产品型号:Q641F
所属系列:上海
最新报价:0.0000
更新时间:2013-05-10
上一个产品:AT气动执行器
下一个产品:气动高平台球阀(阀体发黑处理)

高平台气动球阀 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项



Q641F高平台气动球阀产品概述:

高平台法兰气动球阀采用一体化结构,与AT系列气动执行器相配,造型美观、轻便宜人,拆装快捷,操作灵活,性能卓越,配套简单,流通能力大,广泛应用于食品,环保,轻工,石油,造纸,化工,电力等行业的工业自动化系统中。

Q641F
高平台气动球阀用途特点:

设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
法兰连接的管路能保持良好密封性能,便于维修更换
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
Q641F高平台气动球阀性能规范:

公称压力:PN1.6,2.5,4.0,6.4,10,14Mpa
强度试验压力:PT2.4,3.8,6.0,9.6,15,21Mpa
低压气密封试验压力:0.6Mpa
适用介质:Q641F-(16-140)C 水、油品、蒸汽

适用温度:-29-180
适用介质:Q641F-(16-140)P 硝酸类
          Q641F-(16-140)R 醋酸类
适用温度:-40-180

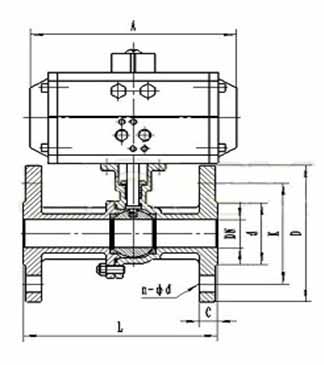

DN
D
d
K
A
C
L
n-φd
15
95
45
65
200
14
130
4-14
20
105
55
75
200
14
140
4-14
25
115
65
85
200
14
150
4-14
32
140
78
100
270
16
165
4-18
40
150
85
110
270
16
180
4-18
50
165
100
125
270
16
200
4-18
65
185
120
145
405
18
220
4-18
80
200
135
160
405
20
250
8-18
100
220
155
180
576
20
280
8-18
125
250
185
210
576
22
320
8-18
150
285
210
240
776
22
360
8-23
200
340
265
295
776
24
400
12-23
