Q641F气动法兰球阀概述

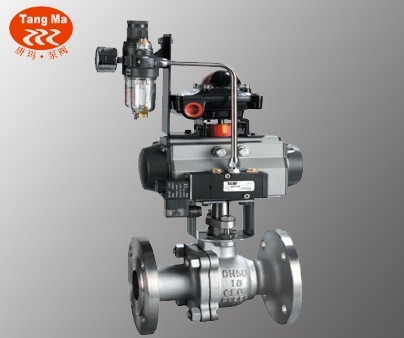

Q641F系列气动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
采用新型系列GT/AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
1、 设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
|
公称通径mm
|
DN15-DN300
|
|
材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增强聚四氟乙烯对位聚苯
|
|
填料
|
聚四氟乙烯柔性石墨
|
|
适用工况
|
适用介质
|
蒸汽、水、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃ - 300℃
|
|
执行器
|
型号
|
ATD/ATS系列、GTD/GTE系列、QGSY系列等
|
|
气源压力
|
0.4-0.7MPa
|
|
试验压力
（Mpa）
|
公称压力（Mpa）
|
压力级（class）
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
气密试验
|
0.5～0.7
|
|
公称通径
DN(mm)
|

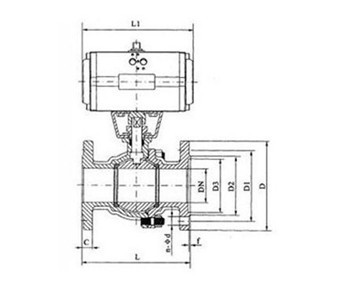

尺寸(mm)
|
执行器型号
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求
|
|
