1.注意事项为引起不必要的麻烦,请仔细参考以下阀门选型注意事项:
(1)气动执行器类型:
A.GT(普通型)
B.AT(壳体经过硬极氧化处理,外形精美、使用寿命长)
C.AW(大力矩型)
(2)气动执行器要单作用(断气、断电弹簧自动复位)还是双作用(断气、断电阀门开到哪停哪里)。
(3)阀门连接方式,常见的有(焊接、螺纹、对夹、法兰)。
(4)阀门公称压力:1.6、2.5、4.0、6.4、10Mpa。
(5)介质种类及温度。
(6)是否配附件(电磁阀[需要提供电压]、限位开关、空气过滤减压器、手轮机构、电气阀门定位器、保位阀及其它要求)。还有是普通型还是防爆型。
(7)其它要求请提前注明。

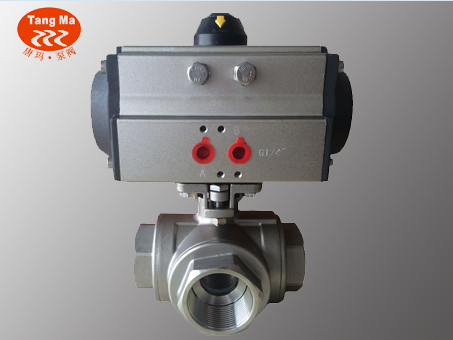

A、U型高平台三通球阀产品结构特点:
U型高平台三通球阀是我公司在原有的高平台球阀基础上新开发的一款产品。
1.阀体以硅溶胶铸造,使其外形更加精美、光滑。
2.阀门增加了压盖,改变了传统用并帽拧紧阀杆。如果使用长久导致阀杆处磨损泄露,直接拧压盖螺丝即可,不像传统高平台需要拆开执行器再拧紧。维修和保养更加方便。
3.UQ614F为三通L型,UQ615F为三通T型。具体换向流向图请参考下图F处。
B、U型高平台三通球阀主要零部件材料:
材料代号 |
C(WCB) |
P(304) |
R(316) |
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
球体 |
2Cr13,(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
阀座密封 |
增强聚四氟乙烯 ,对位聚苯 |
填料 |
聚四氟乙烯 ,柔性石墨 |
适用工况 |
适用介质 |
蒸汽,水,油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
适用温度 |
聚四氟乙烯≤150℃,对位聚苯≤300℃ |
C、U型高平台三通球阀设计规范:
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
D、U型高平台三通球阀主要技术参数和性能指标:
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
公称压力PN(MPa) |
1.6,2.5,4.0,6.4 |
球芯转角 |
0~90o |
球芯型式 |
L型或T型 |
流量特性 |
快开式或比例调节式 |
连接形式 |
法兰式,管螺纹式(G") |
气动执行机构 |
型号 |
DA,GT系列;AW系列 |
气源压力 |
0.3~0.7MPa(净化压缩空气) |
调节型 |
输入信号 |
电信号:DC 0~10mA,4~10mA;气信号:0.14~0.55MPa |
二位切换型 |
回信电压 |
AC220V/DC24V/DC110V |
配用附件 |
电-气阀门定位器,空气过滤减压器,电磁阀,阀位回讯器,手动操作机构 |
E、U型高平台三通球阀外形尺寸参考图:
F、U型高平台三通球阀流向图:
