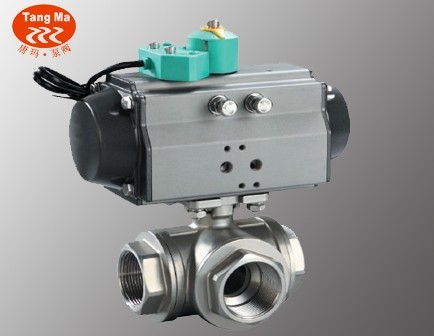

气动三通内螺纹球阀产品概述
气动三通球阀由GT型,DA型,AW型气动活塞式双作用或单作用(弹簧复位式)执行机构组成,有比例调节型(采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,改变球芯的旋转角度,可实现比例调节动作).二位切换型(采用电磁换向阀,阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速切换控制).
1．三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制.三通球阀流通能力大,可控制气体,液体,蒸汽,更适用于控制高粘度,纤维颗粒状的流体.也适用于密封要求较严格的场合.
2．两阀座密封三通球阀具有结构紧凑,外形美观,密封性能好,它能实现对管道中介质流向的切换.也能使相互垂直的两个通道连通或关闭(如流向图A)
3．四阀座密封三通球阀具有造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流(如流向图B).
4．T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用；L型孔道连接相互正交的两管道.使另一条孔道切断,起改变介质流向作用.
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球体
|
2Cr13,(304)
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀座密封
|
增强聚四氟乙烯 ,对位聚苯
|
|
填料
|
聚四氟乙烯 ,柔性石墨
|
|
适用工况
|
适用介质
|
蒸汽,水,油品
|
硝酸碱类腐蚀性介质
|
醋酸类腐蚀性介质
|
|
适用温度
|
聚四氟乙烯≤180℃,对位聚苯≤300℃
|
四、设计规范
|
设计制造标准
|
法兰尺寸标准
|
结构长度标准
|
检验试验标准
|
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
气动三通内螺纹球阀主要技术参数和性能指标
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系系数KV
|
17
|
33
|
62
|
95
|
146
|
232
|
350
|
439
|
810
|
1205
|
1912
|
|
|
公称压力PN(MPa)
|
1.6,2.5,4.0,6.4
|
|
球芯转角
|
0~90º
|
|
球芯型式
|
L型或T型
|
|
流量特性
|
快开式或比例调节式
|
|
连接形式
|
法兰式,管螺纹式(G")
|
|
气动执行机构
|
型号
|
DA,GT系列；AW系列
|
|
气源压力
|
0.3∼0.7MPa(净化压缩空气)
|
|
调节型
|
输入信号
|
电信号:DC 0∼10mA,4∼10mA；气信号:0.14∼0.55MPa
|
|
二位切换型
|
回信电压
|
AC220V/DC24V/DC110V
|
|
配用附件
|
电-气阀门定位器,空气过滤减压器,电磁阀,阀位回讯器,手动操作机构
|
|

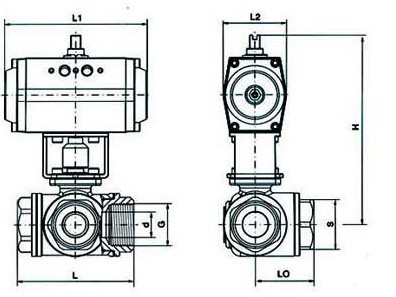

通径
|
外形连接尺寸
|
执行器型号
|
|
DN
|
in
|
d
|
G
|
L
|
L0
|
L1
|
L2
|
H
|
S
|
|
15
|
1/2
|
10
|
1/2″
|
68
|
34
|
140/178
|
62/75
|
130/136
|
26
|
GTD52/GTE65
|
|
20
|
3/4
|
15
|
3/4″
|
78
|
39
|
140/178
|
62/75
|
135/141
|
32
|
GTD52/GTE65
|
|
25
|
1
|
20
|
1″
|
86
|
43
|
140/214
|
62/91
|
139/173
|
38
|
GTD52/GTE80
|
|
32
|
11/4
|
25
|
11/4″
|
111
|
55.5
|
164/214
|
75/91
|
158/186
|
49
|
GTD65/GTE80
|
|
40
|
11/2
|
32
|
11/2″
|
126
|
63
|
164/246
|
75/101
|
165/203
|
56
|
GTD65/GTE90
|
|
50
|
2
|
38
|
2″
|
143
|
71.5
|
190/295
|
91/112
|
202/228
|
70
|
GTD80/GTE100
|
|
65
|
21/2
|
|
|
|
|
|
|
|
|
|
|
80
|
3
|
|
|
|
|
|
|
|
|
|
|
