您现在所在的位置:首 页 >> 产品展示 >> 气动球阀 >> U型高平台气动内螺纹/对焊不锈钢气动球阀

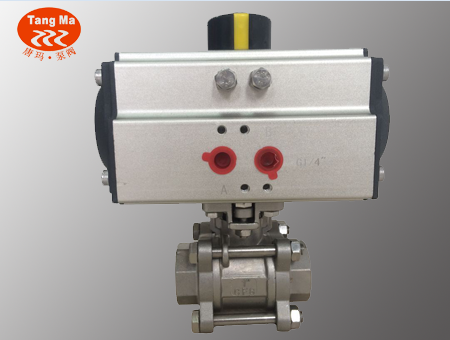

U型高平台气动内螺纹/对焊不锈钢气动球阀

U型高平台气动内螺纹/对焊不锈钢气动球阀
产品名称:U型高平台气动内螺纹/对焊不锈钢气动球阀
产品型号:UQ611F-16P、UQ661F-16P
所属系列:上海
最新报价:0.0000
更新时间:2016-05-23
上一个产品:铝合金气动对夹蝶阀,防结露铝合金对夹式气动蝶阀
下一个产品:U型高平台不锈钢三片式快装气动球阀

U型高平台气动内螺纹/对焊不锈钢气动球阀 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项
A、U型高平台三片式球阀产品结构特点:
     U型高平台三通球阀是我公司在原有的高平台球阀基础上新开发的一款产品。
    1.阀体以硅溶胶铸造,使其外形更加精美、光滑。
    2.阀门增加了压盖,改变了传统用并帽拧紧阀杆。如果使用长久导致阀杆处磨损泄露,直接拧压盖螺丝即可,不像传统高平台需要拆开执行器再拧紧。维修和保养更加方便

B、U型高平台三片式球阀概述:

U型高平台球阀为三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接气动球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~150℃(密封圈为增强聚四氟乙烯)或-29~280℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

C、U型高平台三片式球阀主要零部件材料:



公称通径 DN(mm)
15-80
公称压力 PN(MPa)
1.6
公称压力 PS(MPa)
强度试验
2.4
密封试验
1.8
材料 \ 材料代号
C
P
R
主要零件
阀体
WCB
CF8 304
CF8M 316
球体
WCB
CF8 304
CF8M 316i
阀杆
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增强聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-29 ℃ -280 ℃
气动装置
型号
GT、AT系列
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
Gb12221
/
GB/T13927
GB13927



D、U型高平台气动球阀连接尺寸:
 undefined





口径
(mm)
尺 寸(mm)
气动装置型号(仅供参考)
三段式
对焊式
承插爆式
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1~14.3
9.5
GTD52
  10
3/8
65
12.7
65
12.7
18
65
12.7
17.55~17.8
9.5
GTD52
15
1/2
67
15
67
15.8
24
67
15
21.7~21.95
9.5
GTD52
20
3/4
82
20
82
20
28
82
20
27.05~27.3
11.1
GTD63
25
1
91
25
91
25
34
91
25
33.8~34.05
12.7
GTD63
32
11/4
108
32
108
32
41
108
32
42.55~42.8
14.3
GTD83
40
11/2
129
38
129
38
49
129
38
48.65~48.9
15.89
GTD83
50
2
148
50
148
50
62
148
50
61.1~61.35
17.4
GTD83
65
2
186
64
193
64
78
/
/
/
/
GTD110
80
3
206
78
222
78
94
/
/
/
/
GTD110
100
4
240
98
273
98
124
/
/
/
/
GTD127



 E、U型高平台球阀部份产品实物照片:
配AT气动执行器系列
undefined

undefined

undefined

undefined

undefined
配GT气动执行器系列
undefined

undefined

undefined

undefined

undefined
U型高平台球阀无执行器
undefined

undefined

undefined

undefined
