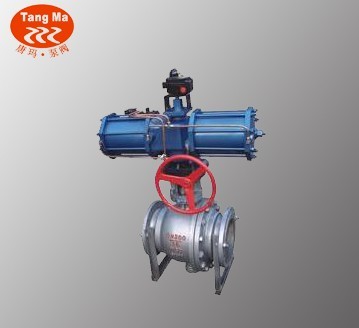

Q647F固定式气动球阀概述
Q647F、Q647Y固定式气动球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封。
Q647F固定式气动球阀技术参数
|
阀类
|
传动方式
|
连结形式
|
结构形式
|
密封面
|
公称压力（MPa）
|
阀体材料
|
|
球阀
|
6-气动
6s-气动带手动
|
4-法兰式
|
固定球直通
|
F-氟塑料
H-合金钢
PPL
|
1.6
2.5
4.0
6.4
|
按表内阀体
材料代号
|
|
公称通径DN（mm）
|
50-500
|
|
材料\\\\材料代号
|
C
|
P
|
R
|
|
主
要
零
件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增强聚四氟乙烯对位聚笨
|
|
填料
|
聚四氟乙烯柔性石墨
|
|
适
用
工
况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃～300℃
|
|
控制型式
|
双作用/单作用
|
|
作用型式
|
切断/调节
|
|
输入信号
|
电信号：0～10mA、-4～10mA 气信号20～100kPa
|
|
回信电压
|
AC220V/DC24V
|
|
工作介质
|
净化压缩压气
|
|
执行器
|
型号
|
GT系列、HY系列、AW系列、ZSH系列等
|
|
气源压力
|
0.4～0.7MPa
|

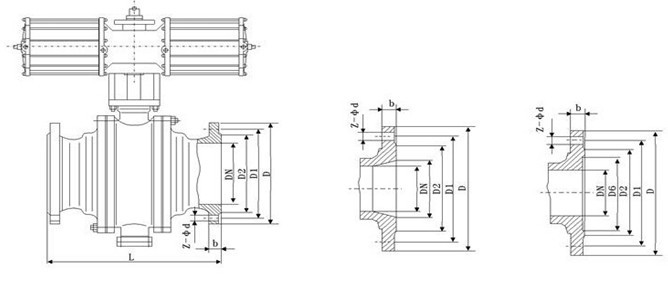

Q647F固定式气动球阀安装尺寸表
.jpg)
|
公称通径DN（mm）
|
尺寸（mm）
|
执行器型号
|
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
L
|
D
|
D1
|
B
|
Z-φD
|
L
|
D
|
D1
|
B
|
Z-φD
|
L
|
D
|
D1
|
B
|
Z-φD
|
|
50
|
203
|
160
|
125
|
16
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
（以上选配仅供参选
具体选用根据实际要求）
|
|
65
|
222
|
180
|
146
|
18
|
4-18
|
241
|
180
|
145
|
22
|
8-18
|
241
|
180
|
145
|
22
|
8-18
|
|
80
|
241
|
195
|
160
|
20
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
|
100
|
305
|
215
|
180
|
20
|
8-18
|
305
|
230
|
190
|
24
|
8-23
|
305
|
230
|
190
|
24
|
8-23
|
|
125
|
356
|
245
|
210
|
22
|
8-18
|
381
|
270
|
220
|
28
|
8-25
|
381
|
270
|
220
|
28
|
8-25
|
|
150
|
394
|
280
|
240
|
24
|
8-23
|
403
|
300
|
250
|
30
|
8-25
|
403
|
300
|
250
|
30
|
8-25
|
|
200
|
457
|
335
|
295
|
26
|
12-23
|
502
|
360
|
310
|
34
|
12-25
|
502
|
375
|
320
|
38
|
12-30
|
|
250
|
533
|
405
|
355
|
30
|
12-25
|
586
|
425
|
370
|
36
|
12-30
|
|
|
|
|
|
|
300
|
610
|
460
|
410
|
30
|
12-25
|
648
|
485
|
430
|
40
|
16-30
|
|
|
|
|
|
|
350
|
686
|
520
|
470
|
34
|
16-25
|
762
|
550
|
490
|
44
|
16-34
|
|
|
|
|
|
|
400
|
762
|
580
|
525
|
36
|
16-30
|
838
|
610
|
550
|
48
|
16-34
|
|
|
|
|
|
|
450
|
864
|
640
|
585
|
40
|
20-30
|
914
|
660
|
600
|
50
|
20-34
|
|
|
|
|
|
|
500
|
914
|
705
|
650
|
44
|
20-34
|
991
|
730
|
660
|
52
|
20-41
|
|
|
|
|
|
