J41W不锈钢截止阀概述
J41W不锈钢法兰截止阀：手动、法兰连接、直通式、阀座密封面材料为 Cr13 系不锈钢、公称压力 PN16~PN160。
J41W不锈钢截止阀性能参数
|
型号
|
PN
|
工作压力 / MPa
|
适用温度 / ℃
|
适用介质
|
|
J41H
|
16~160
|
1.6~16.0
|
≤425
|
水、蒸汽、油品
|
J41W不锈钢截止阀零部件材料
|
型号
|
材料
|
|
阀体、阀盖
|
阀杆
|
密封面
|
填料
|
|
J41H
|
碳素钢
|
铬不锈钢
|
堆焊铁基合金
|
石棉、石墨、柔性石墨、聚四氟乙烯
|

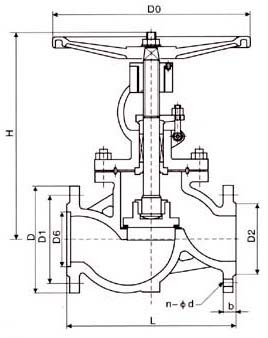

J41W不锈钢截止阀产品外形及结构尺寸及重量 1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
14
|
4×ø14
|
198
|
120
|
5
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4×ø14
|
200
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4×ø14
|
243
|
140
|
7.3
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4×ø14
|
253
|
160
|
8
|
|
32
|
180
|
135
|
100
|
78
|
15
|
4×ø18
|
280
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4×ø18
|
312
|
200
|
16
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4×ø18
|
321
|
200
|
16
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4×ø18
|
325
|
240
|
22
|
|
80
|
310
|
195
|
160
|
135
|
20
|
4×ø18
|
355
|
240
|
31
|
|
100
|
350
|
215
|
180
|
155
|
20
|
4×ø18
|
415
|
280
|
45
|
|
125
|
400
|
245
|
210
|
185
|
22
|
4×ø18
|
460
|
320
|
80
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8×ø23
|
510
|
360
|
97
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12×ø23
|
590
|
360
|
169
|
J41W不锈钢截止阀产品外形及结构尺寸及重量 2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4×ø14
|
198
|
120
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×ø14
|
233
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4×ø14
|
275
|
140
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4×ø14
|
285
|
160
|
7.5
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4×ø18
|
302
|
180
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4×ø18
|
355
|
200
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4×ø18
|
362
|
240
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8×ø18
|
325
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8×ø18
|
369
|
280
|
30
|
|
100
|
350
|
230
|
190
|
165
|
24
|
8×ø23
|
370
|
300
|
35
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8×ø18
|
558
|
400
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8×ø23
|
611
|
400
|
98
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12×ø25
|
721
|
400
|
170
|
J41W不锈钢截止阀产品外形及结构尺寸及重量 4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4×ø14
|
198
|
120
|
4.5
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×ø14
|
233
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4×ø14
|
275
|
140
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4×ø14
|
285
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4×ø18
|
302
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4×ø18
|
355
|
200
|
17
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4×ø18
|
373
|
240
|
24
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8×ø18
|
408
|
280
|
33
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8×ø18
|
436
|
320
|
44
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8×ø23
|
480
|
360
|
60
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8×ø25
|
558
|
400
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8×ø25
|
611
|
400
|
130
|
