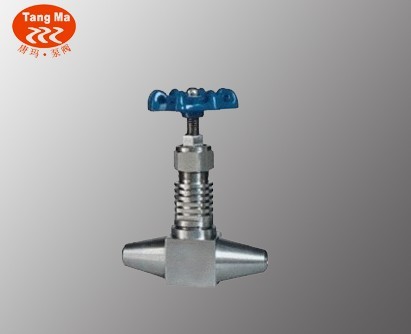

J61W焊接式针型阀规范
1、设计制造：GB/T 12224-1989； JB/T 3595-2002
2、连接形式：对焊式连接
3、结构特征：锥面密封；上阀杆螺纹；带散热片
4、阀门检验和实验：JB/T 9092-1999
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
J61W焊接式针型阀性能规范单位：MPa
|
实验项目
|
压力值
|
|
公称压力
|
32
|
|
壳体实验
|
48
|
|
密封试验
|
35.2
|
|
气压试验
|
19.2
|
|
适用温度
|
≤450℃
|
|
适用介质
|
水、蒸汽、油品等
|
J61W焊接式针型阀主要零件材料
|
型号
|
阀体
|
接头
|
阀杆
|
螺帽
|
填料
|
|
J61H-160
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J61W-160P
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
J61Y-160V
|
12CrMoV
|
12CrMoV
|
12CrMoV
|
20#
|
J61W焊接式针型阀主要外形尺寸
|
规格
|
Ф
|
L1
|
L
|
H
|
Do
|
重量（kg）
|
|
DN6
|
φ10
|
3
|
110
|
124
|
78
|
1.2
|
|
DN10
|
φ14
|
3.5
|
110
|
124
|
78
|
1.2
|
