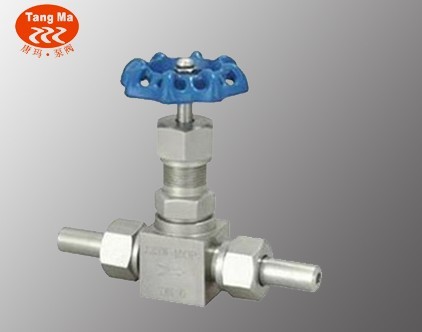

J23W外螺纹针型阀

J23W外螺纹针型阀
产品名称：J23W外螺纹针型阀
产品型号：J23W
所属系列：上海
最新报价：0.0000
更新时间：2013-03-14
上一个产品：J21W外螺纹针型阀
下一个产品：J13W内螺纹针型阀

J23W外螺纹针型阀 详细资料：
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项

J23W外螺纹针型阀应用规范

1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头；卡套式
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
J23W外螺纹针型阀性能规范单位：MPa
实验项目
压力值
公称压力
16
壳体实验
24
密封试验
17.6
气压试验
9.6
适用温度
≤425℃
适用介质
水、蒸汽、油品等

J23W外螺纹针型阀主要零件材料
型号
阀体
接头
阀杆
螺帽
填料
J23W-160
20#
20#
2Cr13
20#
柔性石墨
J23W-160P
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti

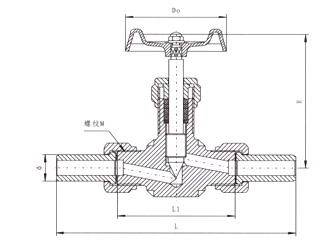

J23W外螺纹针型阀主要外形尺寸及重量
规格
M
Ф
L1
L
H
Do
重量（kg）
DN6
M20×1.5
φ14×4
66
140
84
63
0.65
DN10
M24×4.5
φ18×4
78
160
93
78
0.8
