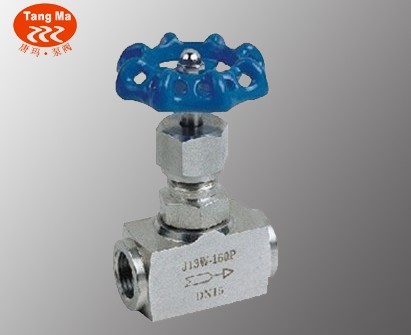

J13W内螺纹针型阀规范
1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
J13W内螺纹针型阀性能规范单位：MPa
|
实验项目
|
压力值
|
|
公称压力
|
32
|
|
壳体实验
|
48
|
|
密封试验
|
35.2
|
|
气压试验
|
19.2
|
|
适用温度
|
≤425℃
|
|
适用介质
|
水、蒸汽、油品等
|
J13W内螺纹针型阀主要零件材料
|
型号
|
阀体
|
接头
|
阀杆
|
螺帽
|
填料
|
|
J13W-320
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J13W-320P
|
SS304
|
SS304
|
SS304
|
SS304
|
J13W内螺纹针型阀主要外形尺寸及重量
|
规格
|
G
|
L
|
H
|
Do
|
重量（kg）
|
|
DN6
|
1/4
|
60
|
90
|
63
|
0.65
|
|
DN10
|
3/8
|
60
|
92
|
63
|
0.65
|
|
DN15
|
1/2
|
65
|
98
|
63
|
0.8
|
|
DN20
|
3/4
|
80
|
110
|
78
|
1.0
|
|
DN25
|
1″
|
90
|
125
|
100
|
1.8
|
|
DN32
|
11/2
|
128
|
180
|
140
|
5.0
|
