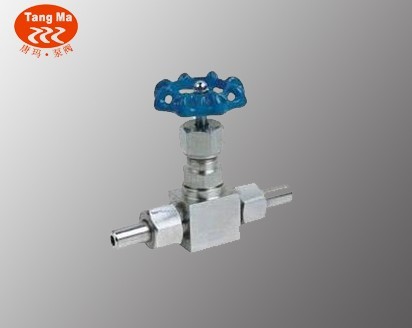

J21W外螺纹针型阀规范
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
J21W外螺纹针型阀性能规范单位：MPa
|
实验项目
|
压力值
|
|
公称压力
|
32
|
|
壳体实验
|
48
|
|
密封试验
|
35.2
|
|
气压试验
|
19.2
|
|
适用温度
|
≤425℃
|
|
适用介质
|
水、蒸汽、油品等
|
J21W外螺纹针型阀主要零件材料
|
型号
|
阀体
|
接头
|
阀杆
|
螺帽
|
填料
|
|
J21W-320
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J21W-320P
|
SS304
|
SS304
|
SS304
|
SS304
|
J21W外螺纹针型阀主要外形尺寸重量
|
规格
|
M
|
Ф
|
L1
|
L
|
H
|
Do
|
重量（kg）
|
|
DN6
|
M20×1.5
|
φ14×4
|
66
|
140
|
96
|
63
|
0.85
|
|
DN10
|
M24×4.5
|
φ18×4
|
78
|
160
|
115
|
78
|
1.1
|
|
DN15
|
M30×1.5
|
φ22×4
|
94
|
180
|
122
|
100
|
2.0
|
|
DN20
|
M36×1.5
|
φ28×4
|
108
|
220
|
156
|
110
|
3.5
|
|
DN25
|
M39×1.5
|
φ33×4
|
110
|
230
|
170
|
140
|
4.3
|
