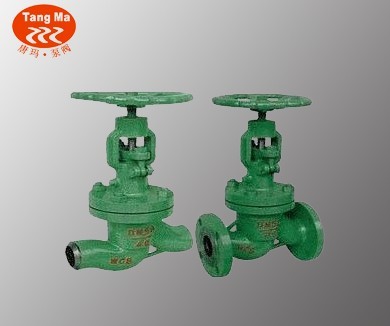

NKJ41H法兰式真空截止阀概述
NKJ41H法兰真空截止阀，该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起 闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
NKJ41H法兰式真空截止阀结构特点
1、产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2、设计了真空密封结构填料室，隔离真空可靠。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4、法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
NKJ41H法兰式真空截止阀零件材料
|
阀 体
|
25、WCB
|
Cr5Mo
|
|
阀 盖
|
25、WCB
|
Cr5Mo
|
|
支 架
|
25、WCB
|
Cr5Mo
|
|
阀 瓣
|
2Cr13、WCB
|
Cr5Mo
|
|
阀 杆
|
2Cr13
|
38CrMoAL、25Cr2MoV
|
|
阀 座
|
25、304
|
304
|
|
密封环
|
膨胀柔性石墨
|
|
|
填 料
|
膨胀柔性石墨
|
|
|
阀杆螺母
|
ZCuA110Fe3
|
|

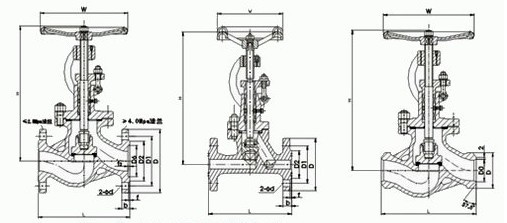

NKJ41H法兰式真空截止阀主要尺寸及重量
|
公称通径
DN/mm
|
公称压力
PN/MPa
|
主要外形尺寸和连接尺寸/mm
|
|
L
|
H
|
D
|
D0
|
D1
|
L1
|
α
|
W
|
|
1O
|
4.0
|
130
|
245
|
36
|
11
|
18.4
|
1O
|
-
|
120
|
|
15
|
130
|
245
|
36
|
16
|
22.5
|
1O
|
-
|
120
|
|
20
|
150
|
265
|
44
|
21
|
28.5
|
11
|
-
|
160
|
|
25
|
160
|
270
|
48
|
26
|
34.5
|
12
|
-
|
200
|
|
32
|
180
|
285
|
48
|
34
|
-
|
-
|
37o30'
|
200
|
|
40
|
200
|
320
|
55
|
40
|
-
|
-
|
37o30'
|
240
|
|
50
|
230
|
365
|
64
|
48
|
-
|
-
|
37o30'
|
320
|
|
65
|
290
|
41O
|
82
|
66
|
-
|
-
|
37o30'
|
300
|
|
80
|
31O
|
430
|
95
|
78
|
-
|
-
|
37o30'
|
300
|
|
100
|
350
|
470
|
117
|
1OO
|
-
|
-
|
37o30'
|
350
|
|
125
|
400
|
500
|
143
|
126
|
-
|
-
|
37o30'
|
350
|
|
150
|
480
|
533
|
167
|
150
|
-
|
-
|
37o30'
|
400
|
|
1O
|
6.4
|
130
|
245
|
36
|
1O
|
18.4
|
1O
|
-
|
120
|
|
15
|
130
|
245
|
36
|
15
|
22.5
|
1O
|
-
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
-
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
-
|
200
|
|
32
|
180
|
280
|
48
|
33
|
-
|
-
|
37o30'
|
200
|
|
40
|
200
|
320
|
55
|
39
|
-
|
-
|
37o30'
|
240
|
|
50
|
230
|
365
|
64
|
48
|
-
|
-
|
37o30'
|
320
|
|
65
|
290
|
41O
|
82
|
65
|
-
|
-
|
37o30'
|
320
|
|
80
|
31O
|
430
|
95
|
76
|
-
|
-
|
37o30'
|
360
|
|
100
|
350
|
470
|
117
|
98
|
-
|
-
|
37o30'
|
400
|
|
125
|
480
|
500
|
143
|
123
|
-
|
-
|
37o30'
|
400
|
|
150
|
480
|
533
|
167
|
148
|
-
|
-
|
37o30'
|
500
|
|
1O
|
10.O
|
130
|
245
|
36
|
1O
|
18.4
|
1O
|
-
|
120
|
|
15
|
130
|
245
|
36
|
14
|
22.5
|
1O
|
-
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
-
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
-
|
200
|
|
32
|
180
|
285
|
48
|
32
|
-
|
-
|
37o30'
|
200
|
|
40
|
200
|
320
|
55
|
38
|
-
|
-
|
37o30'
|
240
|
|
50
|
230
|
355
|
64
|
48
|
-
|
-
|
37o30'
|
320
|
|
65
|
290
|
41O
|
82
|
63
|
-
|
-
|
37o30'
|
320
|
|
80
|
31O
|
430
|
95
|
74
|
-
|
-
|
37o30'
|
360
|
|
1OO
|
350
|
470
|
117
|
97
|
-
|
-
|
37o30'
|
400
|
|
125
|
400
|
500
|
143
|
123
|
-
|
-
|
37o30'
|
400
|
|
150
|
480
|
533
|
167
|
148
|
-
|
-
|
37o30'
|
500
|
