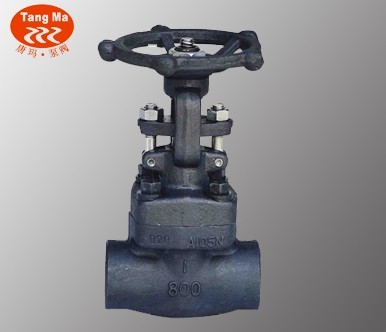

锻钢截止阀概述
J61Y 锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。
锻钢截止阀采用结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
锻钢截止阀标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀瓣
|
A276 420
|
A276 F22
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
阀杆
|
A182 F6a
|
A182
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
5
|
阀盖
|
A105N
|
A182 F22
|
A182/F304(L)
|
A182/F316(L)
|
|
6
|
阀盖 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
圆柱销
|
A276 420
|
A276 304
|
|
8
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
填料压板
|
A105
|
F182 F304
|
|
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
阀杆螺母
|
A276 410
|
|
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
铭牌
|
SS
|
|
15
|
手轮
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

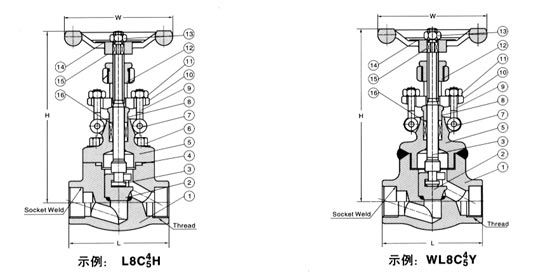

J锻钢截止阀连接尺寸（mm)和重量（Kg）
|
NPS
|
缩径
|
3 /8
|
1 /2
|
3 /4
|
1
|
1 1 /4
|
1 1 /2
|
2
|
/
|
|
全径
|
/
|
3 /8
|
1 /2
|
3 /4
|
1
|
1 1 /4
|
1 1 /2
|
2
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H（开）
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺纹式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
