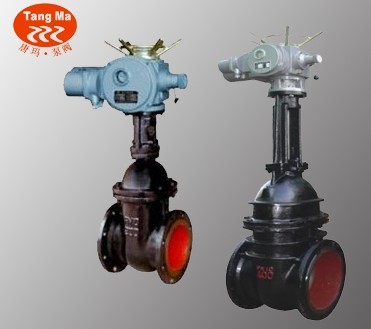

Z941T/Z945T电动铸铁法兰闸阀概述
Z941T-10电动明杆铸铁闸阀、Z945T-10电动暗杆铸铁闸阀：Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀
Z941T/Z945T电动铸铁法兰闸阀性能参数
|
主要性能参数
|
|
型号
|
PN
|
工作压力/MPa
|
适用温度/℃
|
适用介质
|
|
Z945T-10
|
10
|
1.0
|
180
|
水、蒸汽、油品
|
|
Z941T-10
|
10
|
1.0
|
Z941T/Z945T电动铸铁法兰闸阀零部件材料
|
零部件材料
|
|
|
型号
|
材料
|
|
|
阀体、阀盖
|
闸板、阀座
|
阀杆
|
阀杆螺母
|
填料
|
手轮
|
|
|
Z941T-10
|
灰铸铁
|
铜合金
|
2Cr13
|
铝铁青铜
|
柔性石墨
|
球墨铸铁
|
|
|
Z945T-10
|
|

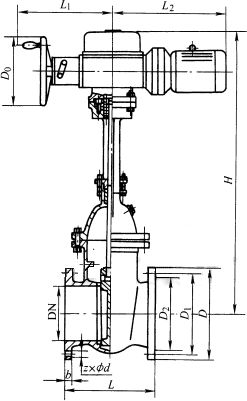

Z941T/Z945T电动铸铁法兰闸阀外形及结构尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
D3
|
H
|
H1
|
D0
|
重量/kg
|
|
40
|
240
|
150
|
110
|
88
|
20
|
4×Φ17.5
|
164
|
602
|
602
|
300
|
68
|
|
50
|
250
|
165
|
125
|
102
|
20
|
4×Φ17.5
|
164
|
610
|
610
|
300
|
69
|
|
65
|
270
|
185
|
145
|
122
|
20
|
4×Φ17.5
|
164
|
612
|
612
|
300
|
80
|
|
80
|
280
|
200
|
160
|
133
|
20
|
8×Φ17.5
|
195
|
690
|
690
|
300
|
83
|
|
100
|
300
|
220
|
180
|
158
|
20
|
8×Φ17.5
|
220
|
833
|
833
|
300
|
94
|
|
125
|
325
|
250
|
210
|
184
|
22
|
8×Φ17.5
|
268
|
876
|
876
|
300
|
125
|
|
150
|
350
|
285
|
240
|
212
|
24
|
8×Φ22
|
280
|
958
|
958
|
300
|
160
|
|
200
|
400
|
340
|
295
|
268
|
26
|
12×Φ22
|
370
|
1096
|
1096
|
300
|
225
|
|
250
|
450
|
405
|
355
|
320
|
30
|
12×Φ26
|
460
|
1244
|
1244
|
300
|
348
|
|
300
|
500
|
460
|
410
|
370
|
30
|
12×Φ26
|
530
|
1430
|
1474
|
400
|
485
|
|
350
|
550
|
520
|
470
|
430
|
34
|
16×Φ26
|
610
|
1565
|
1663
|
400
|
696
|
|
400
|
600
|
580
|
525
|
482
|
36
|
16×Φ30
|
710
|
1735
|
1886
|
400
|
1000
|
|
500
|
700
|
715
|
650
|
585
|
44
|
20×Φ33
|
5860
|
1961
|
2181
|
400
|
1064
|
