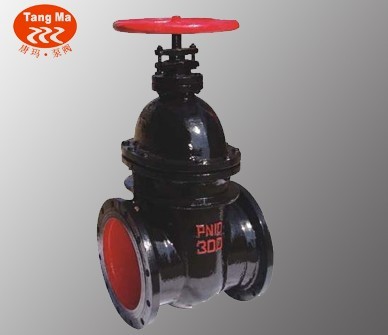

Z45T暗杆楔式单闸板法兰闸阀产品概述

Z45T暗杆楔式单闸板法兰闸阀传动方式为手动,连接方式为法兰连接,暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10～PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。

Z45T暗杆楔式单闸板法兰闸阀工作原理

转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用

闸阀具有以下优点：

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。

8、价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。形体简单 , 结构长度短，制造工艺性好，适用范围广。

Z45T暗杆楔式单闸板法兰闸阀产品性能参数

Z45T暗杆楔式单闸板法兰闸阀产品零部件材料

Z45T暗杆楔式单闸板法兰闸阀产品外形结构尺寸

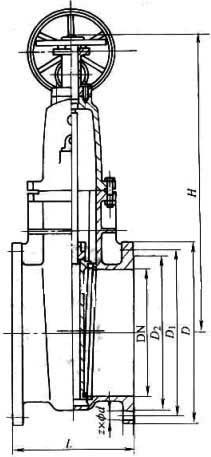

Z45T-16Q 型暗杆楔式单闸板手动闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	z×φd	H
50	178	165	125	102	4×φ19	285
65	190	185	145	122	4×φ19	305
80	203	200	160	138	8×φ19	330
100	229	220	180	158	8×φ19	405
125	254	250	210	188	8×φ19	460
150	267	285	240	212	8×φ23	506
200	292	340	295	268	12×φ23	610
250	330	405	355	320	12×φ28	730
300	356	460	410	378	12×φ28	950
350	381	520	470	438	16×φ28	1125
400	406	582	525	490	16×φ31	1200
450	432	640	585	550	20×φ31	1320
500	457	715	650	610	20×φ34	1410
600	508	840	770	725	20×φ37	1500
700	610	910	840	795	24×φ37	1700
800	660	1025	950	900	24×φ40	1850
900	711	1125	1050	1000	28×φ40	2250
1000	811	1255	1170	1115	28×φ43	2400
