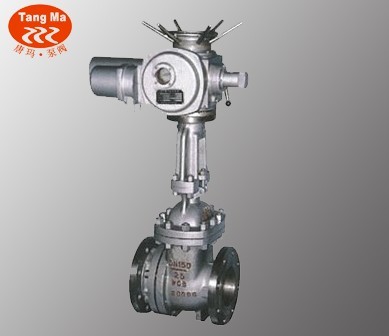

PZ941H铸钢电动排渣闸阀概述
PZ941H铸钢电动排渣闸阀为电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为碳素钢堆焊铁基合金，公称压力 PN10~PN64，阀体材料为碳素钢，具有排渣功能的闸阀。
PZ941H铸钢电动排渣闸阀性能参数
|
PZ941H型铸钢电动排渣闸阀PN16～PN64性能参数
|
|
型号
|
PN
|
工作压力/MPa
|
适用介质
|
适用温度/℃
|
|
PZ941H-16C
|
16
|
1.6
|
灰渣水混合物
|
≤425
|
|
PZ941H-25
|
25
|
2.5
|
（灰水比 1:1.5，最大粒度 ≤50mm）
|
|
PZ941H-40
|
40
|
4
|
|
|
PZ941H-64
|
64
|
6.4
|
|
三、电动钢制排渣闸阀--零部件材料
|
PZ941H型铸钢电动排渣闸阀PN16～PN64零部件材料
|
|
型号
|
材料
|
|
|
阀体、阀盖
|
闸板
|
阀体密封圈
|
阀杆
|
垫片
|
填料
|
|
|
PZ941H-16C
|
碳素钢
|
碳素钢堆焊铁基合金
|
铬不锈钢
|
橡胶石棉板
|
石棉石墨
|
|
|
PZ941H-25
|
|
|
PZ941H-40
|
|
|
PZ941H-64
|
|

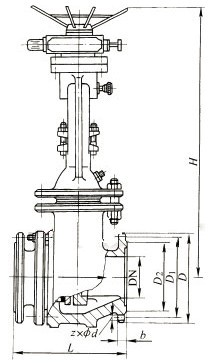

PZ941H铸钢电动排渣闸阀外形及结构尺寸
|
PZ941H-16型铸钢电动排渣闸阀外形结构尺寸(mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×φd
|
H
|
电动装置型号
|
公称转矩/N·m
|
电动机功率/kW
|
重量/kg
|
|
50
|
250
|
165
|
125
|
99
|
20
|
4×φ18
|
585
|
DZ20
|
200
|
0.37
|
94
|
|
80
|
280
|
200
|
160
|
132
|
20
|
8×φ18
|
910
|
DZ20
|
200
|
0.37
|
112
|
|
100
|
300
|
220
|
180
|
156
|
22
|
8×φ18
|
1080
|
DZ20
|
200
|
0.37
|
140
|
|
150
|
350
|
285
|
240
|
211
|
24
|
8×φ22
|
1200
|
DZ30
|
300
|
0.55
|
195
|
|
200
|
400
|
340
|
295
|
266
|
24
|
8×φ22
|
1312
|
DZ30
|
300
|
0.55
|
260
|
|
250
|
450
|
395
|
350
|
319
|
26
|
12×φ22
|
1400
|
DZ45
|
450
|
1.5
|
374
|
|
300
|
500
|
445
|
400
|
370
|
26
|
12×φ22
|
1540
|
DZ60
|
600
|
2.2
|
455
|
|
350
|
550
|
505
|
460
|
429
|
26
|
16×φ22
|
1700
|
DZ60
|
600
|
2.2
|
648
|
|
400
|
600
|
565
|
515
|
480
|
28
|
16×φ26
|
1850
|
DZ120
|
1200
|
3
|
960
|
|
450
|
650
|
615
|
565
|
530
|
28
|
20×φ26
|
2060
|
DZ120
|
1200
|
3
|
1280
|
|
500
|
700
|
670
|
620
|
582
|
30
|
20×φ26
|
2270
|
DZ1800
|
1800
|
5.5
|
1740
|
|
PZ941H-25型铸钢电动排渣闸阀外形结构尺寸(mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×φd
|
H
|
电动装置型号
|
公称转矩/N·m
|
电动机功率/kW
|
重量/kg
|
|
50
|
250
|
165
|
125
|
102
|
20
|
4×φ18
|
585
|
DZ20
|
200
|
0.37
|
99
|
|
80
|
280
|
200
|
160
|
133
|
22
|
8×φ18
|
910
|
DZ20
|
200
|
0.37
|
118
|
|
100
|
300
|
235
|
190
|
158
|
24
|
8×φ22
|
1080
|
DZ20
|
200
|
0.37
|
147
|
|
150
|
350
|
300
|
250
|
212
|
30
|
8×φ26
|
1200
|
DZ30
|
300
|
0.55
|
204
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12×φ26
|
1312
|
DZ30
|
300
|
0.55
|
270
|
|
250
|
450
|
425
|
370
|
335
|
36
|
12×φ30
|
1400
|
DZ45
|
450
|
1.5
|
383
|
|
300
|
500
|
485
|
430
|
390
|
40
|
16×φ30
|
1540
|
DZ60
|
600
|
2.2
|
278
|
|
350
|
550
|
555
|
490
|
450
|
44
|
16×φ33
|
1700
|
DZ60
|
600
|
2.2
|
680
|
|
400
|
600
|
620
|
550
|
505
|
48
|
16×φ36
|
1850
|
DZ120
|
1200
|
3
|
1008
|
|
450
|
650
|
670
|
600
|
555
|
50
|
20×φ36
|
2060
|
DZ120
|
1200
|
3
|
1344
|
|
500
|
700
|
730
|
660
|
615
|
52
|
20×φ36
|
2270
|
DZ180
|
1800
|
5.5
|
1883
|
|
PZ941H-40型铸钢电动排渣闸阀外形结构尺寸(mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×φd
|
H
|
电动装置型号
|
公称转矩/N·m
|
电动机功率/kW
|
重量/kg
|
|
50
|
250
|
165
|
125
|
88
|
20
|
4×φ18
|
590
|
DZ20
|
200
|
0.37
|
132
|
|
80
|
310
|
200
|
160
|
121
|
22
|
8×φ18
|
810
|
DZ20
|
200
|
0.37
|
156
|
|
100
|
350
|
235
|
190
|
150
|
24
|
8×φ22
|
980
|
DZ20
|
200
|
0.37
|
195
|
|
150
|
450
|
300
|
250
|
204
|
30
|
8×φ26
|
1090
|
DZ30
|
300
|
0.55
|
268
|
|
200
|
550
|
375
|
320
|
260
|
38
|
12×φ30
|
1340
|
DZ60
|
600
|
2.2
|
392
|
|
250
|
650
|
450
|
382
|
313
|
42
|
12×φ33
|
1340
|
DZ60
|
600
|
1.5
|
465
|
|
300
|
750
|
515
|
450
|
364
|
46
|
16×φ33
|
1660
|
DZ90
|
900
|
3
|
558
|
|
350
|
850
|
580
|
510
|
422
|
52
|
16×φ36
|
1596
|
DZ90
|
900
|
3
|
680
|
|
400
|
950
|
660
|
585
|
474
|
58
|
16×φ39
|
1780
|
DZ180
|
1800
|
5.5
|
768
|
|
450
|
1050
|
685
|
610
|
524
|
60
|
16×φ39
|
1915
|
DZ180
|
1800
|
5.5
|
856
|
|
500
|
1150
|
755
|
670
|
576
|
62
|
20×φ42
|
2060
|
DZ250
|
2500
|
5.5
|
950
|
|
PZ941H-64型铸钢电动排渣闸阀外形结构尺寸(mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×φd
|
H
|
电动装置型号
|
公称转矩/N·m
|
电动机功率/kW
|
重量/kg
|
|
50
|
250
|
180
|
135
|
88
|
26
|
4×φ22
|
720
|
DZ20
|
200
|
0.37
|
154
|
|
80
|
310
|
215
|
170
|
121
|
30
|
8×φ22
|
810
|
DZ20
|
200
|
0.37
|
180
|
|
100
|
350
|
250
|
200
|
150
|
30
|
8×φ26
|
980
|
DZ20
|
200
|
0.37
|
218
|
|
150
|
450
|
345
|
280
|
204
|
38
|
8×φ33
|
1090
|
DZ30
|
300
|
0.55
|
287
|
|
200
|
550
|
415
|
345
|
260
|
44
|
12×φ36
|
1340
|
DZ60
|
600
|
2.2
|
410
|
|
250
|
650
|
470
|
400
|
313
|
48
|
12×φ36
|
1468
|
DZ60
|
600
|
2.2
|
498
|
|
300
|
750
|
530
|
460
|
364
|
54
|
16×φ36
|
1660
|
DZ90
|
900
|
3
|
600
|
|
350
|
850
|
600
|
525
|
422
|
60
|
16×φ39
|
1596
|
DZ90
|
900
|
3
|
684
|
|
400
|
950
|
670
|
585
|
474
|
66
|
16×φ42
|
1780
|
DZ180
|
1800
|
5.5
|
772
|
|
450
|
1050
|
715
|
630
|
524
|
70
|
20×φ42
|
1915
|
DZ180
|
1800
|
5.5
|
860
|
|
500
|
1150
|
800
|
705
|
576
|
76
|
20×φ48
|
2060
|
DZ250
|
2500
|
5.5
|
948
|
