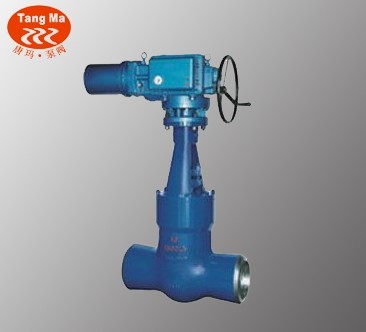

Z960Y/Z961Y/Z962Y电动焊接闸阀、电动电站闸阀
Z960Y/Z961Y/Z962Y电动焊接闸阀执行标准
1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/B595-93的规定。
2、结构长度接E101的规定或按用户提供的尺寸。
3、焊接坡口按电力工业管理标准78DG的规定或按用户提供的尺寸。
Z960Y/Z961Y/Z962Y电动焊接闸阀性能规范
|
型号
|
工程压力PN（MPa）
|
试验压力
|
工作压力（MPa）
|
工作温度（℃）
|
适用介质
|
|
强度试验
|
密封试验/上密封试验
|
|
|
250
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽
|
|
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
|
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽
|
|
|
|
48.0
|
36.0
|
P5417
|
≤540
|
Z960Y/Z961Y/Z962Y电动焊接闸阀主要零件材料
|
零件名称
|
材料牌好
|
|
阀体
|
WCB
|
WC6
|
WC9
|
|
闸板
|
WCB
|
WC6
|
WC9
|
|
阀盖
|
25
|
12Cr1No1VA
|
|
阀杆
|
1Cr17Ni2
|
200Cr1No1VA
|
|
阀座
|
25
|
12CrMo1VA
|
|
密封环
|
S软钢（增强柔性石墨）
|
S软钢
|
F软钢
|
|
填料
|
增强柔性石墨
|
|
支架
|
WCB
|
WCB或WC6
|
|
|
阀杆螺母
|
45（ZCuZn25AI6Fe3Mn3)
|
|
四开环
|
1Cr13
|
20CrMo1VA
|
|
.jpg)

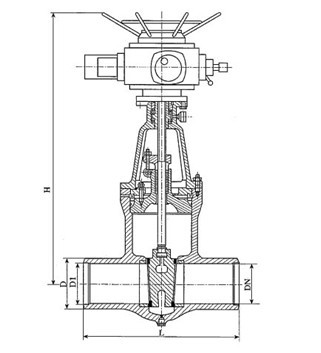

Z960Y/Z961Y/Z962Y电动焊接闸阀主要外形尺寸及连接尺寸
|
公称通径DN（mm）
|
型号 压力（PN）
|
d
|
L
|
H
|
L1
|
L2
|
电动装置型号
|
|
100
|
Z61Y-250型
Z961Y-250型
|
84
|
406
|
1164
|
437
|
277
|
DZW45
|
|
125
|
100
|
483
|
1402
|
437
|
277
|
DZW60
|
|
175
|
158
|
711
|
1650
|
554
|
309
|
DZW180
|
|
225
|
200
|
864
|
1650
|
554
|
309
|
DZW180
|
|
300
|
280
|
1067
|
2106
|
764
|
398
|
DZW350
|
|
100
|
Z61Y-320型
Z961Y-320型
|
96
|
533
|
1236
|
437
|
277
|
DZW60
|
|
125
|
118
|
610
|
1302
|
437
|
277
|
DZW60
|
|
150
|
148
|
762
|
1403
|
526
|
283
|
DZW90
|
|
175
|
148
|
762
|
1650
|
554
|
309
|
DZW180
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
DZW180
|
|
175
|
Z61Y-P54100型
Z961Y-P54100型
|
148
|
762
|
1650
|
554
|
309
|
DZW180
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
DZW180
|
|
250
|
222
|
1041
|
1795
|
554
|
309
|
DZW180
|
|
300
|
294
|
1245
|
2080
|
554
|
309
|
DZW250
|
|
125
|
Z61Y-P54170型
Z961Y-P54170型
|
98
|
630
|
1230
|
437
|
277
|
DZW60
|
|
225
|
186
|
1060
|
1680
|
554
|
309
|
DZW180
|
|
300
|
278
|
1397
|
2265
|
764
|
|
DZW500
|
|
325
|
310
|
1449
|
2265
|
690
|
398
|
DZW500
|
|
350
|
338
|
1550
|
2536
|
716
|
|
CMC-4
|
