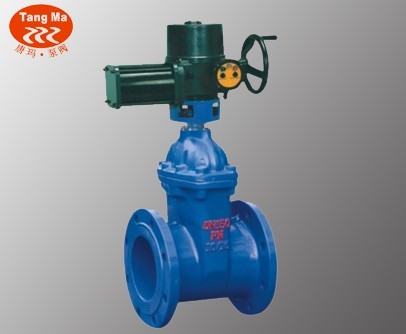

RVEX（Z945X）电动弹性密封闸阀产品特点
电动弹性座封闸阀，可根扭用户的要求配装各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。RVEX电动弹性座封闸阀,电动弹性座封闸阀,弹性座封闸阀。
RVEX（Z945X）电动弹性密封闸阀主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
RVEX（Z945X）电动弹性密封闸阀主要性能参数
|
压力等级
|
1.0MPa、1.6MPa、2.5MPa
|
|
阀体耐压
|
1.5MPa、2.4MPa、3.75MPa
|
|
密封试验
|
1.1MPa、1.76MPa、2.75MPa
|
|
工作温度
|
0～80℃
|
|
适用介质
|
水、油、蒸气等
|
RVEX（Z945X）电动弹性密封闸阀主要零部件材料
|
序号
|
名称
|
材料
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
球墨铸铁
|
8
|
止推垫
|
锡青铜
|
|
2
|
闸板
|
球墨铸铁外覆EPDM
|
9
|
轴套
|
锡青铜
|
|
3
|
螺栓
|
镀锌
|
10
|
螺栓
|
镀锌
|
|
4
|
密封圈
|
NBR
|
11
|
轴盖
|
球墨铸铁
|
|
5
|
阀盖
|
球墨铸铁
|
12
|
防尘罩
|
NBR
|
|
6
|
阀杆
|
不锈钢
|
13
|
手轮
|
铸铁
|
|
7
|
“O”形密封圈
|
NBR
|
14
|
紧固螺母
|
镀锌
|

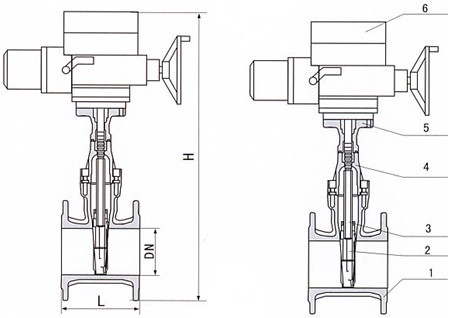

RVEX（Z945X）电动弹性密封闸阀主要尺寸
|
型号
|
公称口径DNmm
|
L
|
D1
|
D
|
Z-Φd
|
H
|
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|
RVEX Z945X
|
50
|
180
|
125
|
165
|
4-Φ18
|
268
|
|
65
|
190
|
145
|
185
|
4-Φ18
|
296
|
|
80
|
240
|
160
|
200
|
8-Φ18
|
340
|
|
100
|
250
|
180
|
235
|
8-Φ18
|
367
|
|
125
|
254
|
210
|
250
|
8-Φ18
|
424
|
|
150
|
280
|
240
|
290
|
8-Φ23
|
515
|
|
200
|
300
|
295
|
340
|
8-23
|
12-23
|
550
|
|
250
|
380
|
350
|
355
|
410
|
12-23
|
12-25
|
685
|
|
300
|
400
|
400
|
410
|
460
|
12-23
|
12-25
|
760
|
|
350
|
430
|
460
|
470
|
520
|
16-23
|
16-25
|
845
|
|
400
|
406
|
515
|
525
|
580
|
16-26
|
16-30
|
945
|
|
450
|
432
|
565
|
585
|
640
|
20-26
|
20-30
|
1020
|
|
500
|
457
|
620
|
650
|
715
|
20-26
|
20-34
|
1140
|
|
600
|
508
|
725
|
770
|
840
|
20-30
|
20-36
|
1320
|
