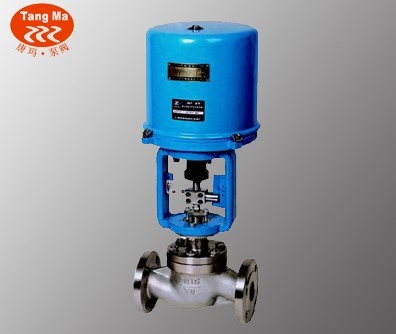

ZDLP（N）电子式电动调节阀产品概述
ZDLP,ZDLN型电子式电动单座,双座调节阀,是由直行程电子式电动执行机构和直通双导向式单座,双座阀组成.具有结构紧凑,动作灵敏,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.
ZDLP（N）电子式电动调节阀结构特点
1．ZDLP,ZDLN型电子式电动单座,双座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.
2．ZDLP型,ZDLN型单座,双座调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3．ZDLP型电动调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合.
4．ZDLP型电动单座调节阀为直通低流阻单座上,下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
5．ZDLN型电动调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大,流量大且不是很清洁的介质和泄漏要求不严格的场合
6．ZDLN型电动双座调节阀为直通低流阻双座上,下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀

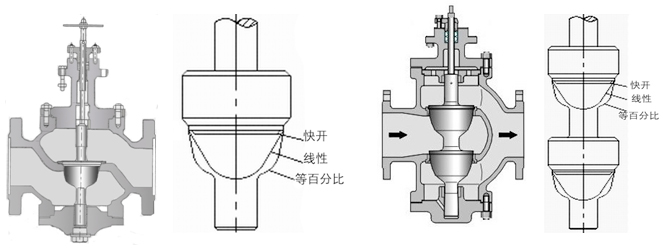

7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值:等百分比(对数)性,直线特性
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

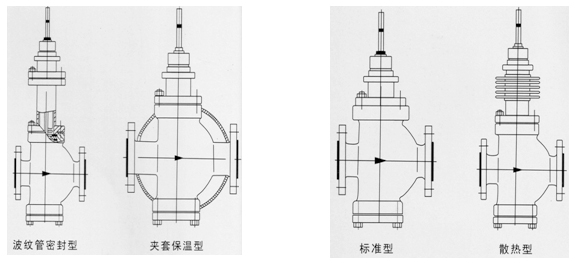

有标准常温型,高温散热型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-100~+500℃.
ZDLP（N）电子式电动调节阀执行机构主要技术参数
|
型号
|
输出推力N
|
速度mm/s
|
最大行程(mm)
|
型号
|
输出推力N
|
速度mm/s
|
最大行程(mm
|
|
381LSA-08
381LXA-08
|
800
800
|
4.2
4.2
|
30
|
PSL201
|
1000
|
0.4/1.2
|
50
|
|
381LSA-20
381LXA-20
|
2000
2000
|
2.1
2.1
|
30
|
PSL202
|
2000
|
0.4/1.2
|
50
|
|
381LSB-30
381LXB-30
|
3000
3000
|
3.5
3.5
|
60
|
PSL204
|
4500
|
0.4/1.2
|
50
|
|
381LSB-50
381LXB-50
|
5000
5000
|
1.7
1.7
|
60
|
PSL208
|
8000
|
1.0
|
50
|
|
381LSC-65
|
6500
|
2.8
|
100
|
PSL210
|
10000
|
1.0
|
50
|
|
381LSC-99
|
10000
|
2.0
|
100
|
PSL312
|
12000
|
1.0
|
65
|
|
381LSC-160
|
16000
|
1.0
|
100
|
PSL325
|
25000
|
1.0
|
100
|
|
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄
|
(信号线用屏蔽线) 防护等级:IP65 带手轮
|
ZDLP（N）电子式电动调节阀性能指标
|
项目
|
指标值
|
|
基本误差％
|
381L ±2.5； PSL±1.0
|
|
回差％
|
381L ±2.0； PSL±1.0
|
|
死区％
|
1.0
|
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
可调范围
|
50:1
|
|
额定行程偏差％
|
2.5
|
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差 MPa
|
2.0
|
3.0
|
2.0
|
1.8
|
1.05
|
1.16
|
0.67
|
0.47
|
0.39
|
0.26
|
0.16
|
1.1
|
0.5
|
允许压差 MPa (ZDLN型)
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差 MPa
|
≤公称压力
|
4.0
|
3.4
|
ZDLP（N）电子式电动调节阀主要零件材料及适用温度,介质
|
公称通径mm
|
DN15-DN300
|
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
阀芯,阀座
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
|
|
垫片
|
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
|
|
推杆,衬套
|
2Cr13
|
|
适用
工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
常温型
|
-30∼+250 F4:≤200℃
|
-40∼+250 F4:≤200℃
|
-40∼+250℃ F4:≤200℃
|
|
高温型
|
-30∼+450℃
|
-40∼+500℃
|
-40∼+500℃
|
|
低温型
|
|
-40∼-60℃, -60∼-100℃
|
ZDLP（N）电子式电动调节阀主要技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
单座
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
800
|
1200
|
|
双座
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
3810L
|
381LS-8
|
381LS-20
|
381LS-30
|
381LS-50
|
381LS-65
|
381LS-99
|
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
防爆型
|
381LX-20
|
381LX-30
|
381LX-50
|
381LX-65
|
381LX-99
|
|
电源电压
|
AC220V 50Hz
|
|
信号范围
|
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC
|
|
作用模式
|
电开式(K)型,电关式(B)型
|
|
故障状态时
|
全开,全关,自锁保位
|
|
流量特性
|
等百分比,直线,快开性
|
|
允许泄漏量(L/h)
|
单座阀:≤10-4×阀的额定容量；双座阀:≤10-3×阀的额定容量
|
|
固有可调比R
|
50:1
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|
产品应用规范
性能GB/T7387 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准
ZDLP（N）电子式电动调节阀外形尺寸
|
公通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN4.0MPa
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
690
|
800
|
|
PN6.4MPa
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
752
|
820
|
|
H1(mm)
|
单座
|
60
|
115
|
120
|
130
|
145
|
180
|
195
|
200
|
245
|
255
|
295
|
380
|
435
|
|
H1(mm)
|
双座
|
|
120
|
120
|
140
|
145
|
190
|
210
|
220
|
270
|
280
|
320
|
450
|
465
|
|
配PSL
|
H(mm)≈
|
普通型
|
704
|
747
|
835
|
910
|
955
|
1100
|
1120
|
1140
|
1210
|
1220
|
1270
|
1810
|
1890
|
|
散热片型
|
855
|
898
|
990
|
1060
|
1110
|
1277
|
1195
|
1320
|
1420
|
1430
|
1490
|
2066
|
2140
|
|
D(mm)
|
176
|
225
|
|
配381L
|
H(mm)≈
|
普通型
|
620
|
680
|
683
|
758
|
768
|
990
|
1022
|
1050
|
1340
|
1360
|
1440
|
1710
|
1770
|
|
散热片型
|
770
|
830
|
835
|
910
|
920
|
1160
|
1195
|
1220
|
1540
|
1570
|
1660
|
1960
|
2030
|
|
D(mm)
|
225
|
310
|
|
低温型
|
-100℃
|
H2
|
500
|
600
|
700
|
|
|
|
H≈
|
1110
|
1120
|
1310
|
1320
|
1330
|
1460
|
1478
|
1497
|
1850
|
1860
|
1900
|
.jpg)
ZDLP（N）电子式电动调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
