电动调节阀产品概述

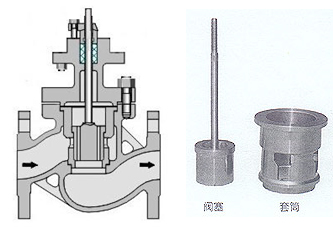

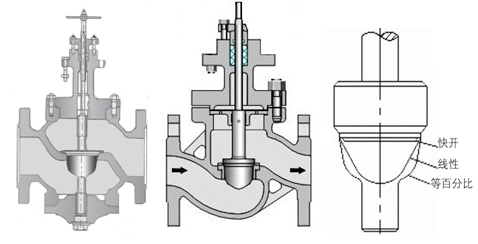

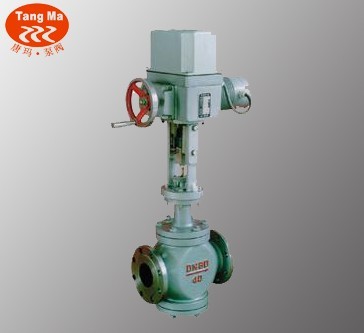

ZAZP型电动单座调节阀由DKZ型直程电动执行机构和直通低流阻单座阀组成.它只有一个阀座和一个柱塞形阀芯,具有密闭性能好.导向部分采用(上下双导向式或衬套顶导向式)结构,具有导向面积大,抗振性能强等特点,适用于对介质泄漏量有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.

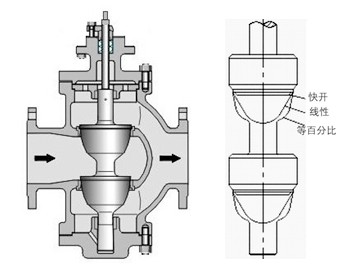

ZAZN型电动双座调节阀由DKZ型直程电动执行机构和直通低流阻双座阀组成,双座双导向式结构,阀芯在位移过程中稳定可靠,阀体内有两个阀座和两个柱塞形阀芯,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀,适用于不是很清洁的介质和泄漏量要求不严格的场合.
ZAZM型电动套筒调节阀由DKZ型电动执行机构和直通低流阻平衡型套筒阀组成,阀芯采用了压力平衡式阀芯,结构,阀芯为圆柱型,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
ZAZP,ZAZN ,ZAZM型电动(单座,双座,套筒)调节阀,是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制.
ZAZP,ZAZN ,ZAZM型电动调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

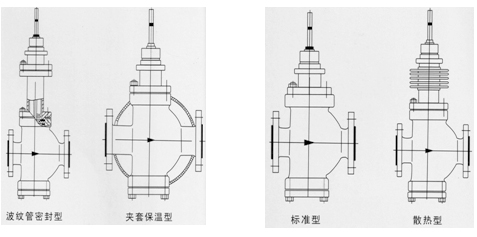

有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型；流量特性有等百分比(对数)性,直线性.
电动调节阀执行机构主要技术参数
|
型号
|
DKZ-310/310C
|
DKZ-410/410C
|
DKZ-510/510C
|
|
推力N
|
4000
|
6400
|
16000
|
|
行程
|
10
|
16
|
25
|
30
|
18
|
30
|
40
|
60
|
30
|
50
|
60
|
100
|
|
全行程时间S
|
8
|
12.5
|
20
|
24
|
15
|
24
|
32
|
48
|
16
|
30
|
37
|
62
|
DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用.它以220V电源为动力4∼20mmA.DC,将此转变成与输入信号相对应的出轴直线位移,自动地操纵调节阀或其它终端机构等完成自动调节任务,或者配用电动操作器实现手动遥控.
该仪表具有连续调节,手动摇控,就地手操三种控制方式.使用DKZ直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器,DFD-1000型电动作器或手动操作器后才能实现自动调节系统手动←→自动无扰切换.
电动调节阀性能指标
|
项目
|
指标
|
|
基本误差％
|
≤±5.0
|
|
回差％
|
≤3.0
|
|
死区％
|
≤3.0
|
|
|
|
|
泄漏量
|
单座阀
|
10-4×阀的额定容量
|
|
双座阀
|
10-3×阀的额定容量
|
|
套筒阀
|
10-3×阀的额定容量
|
允许压差单座调节阀差压可参考下表先用,(双座,套筒阀一般可承受≤公称压力值).
|
使用情况
|
阀芯处于流开状态,关闭时阀后压力P2＝0
|
|
公称通径
DN(mm)
|
阀座直径
DN(mm)
|
执行机构
有效推力
(N)
|
允许压差(MPa)
|
|
电动单座调节阀
|
|
PN1.6(MPa)
|
PN6.4(MPa)
|
|
20
|
10
|
12
|
15
|
20
|
400,1000,2500
|
公称压力
|
3.8
|
2.7
|
1.7
|
1.0
|
|
公称压力
|
4.3
|
2.5
|
|
25
|
26
|
400,1000,2500
|
0.5
|
公称压力
|
0.6
|
3.6
|
|
|
32
|
32
|
0.4
|
公称压力
|
0.4
|
2.3
|
|
|
40
|
40
|
400,1000
2500,6400
|
0.7
|
1.0
|
0.7
|
1.5
|
|
|
50
|
50
|
0.5
|
1.0
|
0.5
|
1.0
|
|
|
65
|
66
|
6400,16000
|
1.4
|
1.4
|
|
80
|
80
|
1.0
|
1.0
|
|
100
|
100
|
0.6
|
0.6
|
|
125
|
125
|
6400,16000
|
0.5
|
1.0
|
0.5
|
1.0
|
|
150
|
150
|
0.3
|
0.7
|
0.3
|
0.7
|
|
200
|
200
|
0.2
|
0.4
|
0.2
|
0.4
|
|
250
|
250
|
16000
|
0.3
|
0.3
|
|
300
|
300
|
0.2
|
0.2
|
主电动调节阀要零件材料及适用温度,介质
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
阀芯,阀座
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
|
|
垫片
|
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
|
|
推杆,衬套
|
2Cr13
|
|
适用
工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
常温型
|
-30∼+250 F4:≤200℃
|
-40∼+250 F4:≤200℃
|
-40∼+250℃ F4:≤200℃
|
|
高温型
|
-30∼+450℃
|
-40∼+450℃
|
-40∼+450℃
|
电动调节阀主要技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量
系数Kv
|
单座
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
800
|
1200
|
|
|
双座
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
|
套筒
|
全量
|
|
15
|
|
35
|
50
|
|
125
|
190
|
|
400
|
630
|
|
|
|
0.6
|
|
9
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
DKZ-310
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-410/510
|
DKZ-510
|
|
出轴推力N•m
|
4000
|
4000
|
4000
|
6400
|
6400/16000
|
16000
|
|
全行程时间S
|
8
|
12.5
|
20
|
32
|
48/37
|
62
|
|
电源电压
|
AC220V 50Hz
|
|
输入信号
|
4∼20mA DC 0∼10mA DC
|
|
输入阻抗
|
Ⅱ型:200Ω Ⅲ型:250Ω
|
|
作用模式
|
电开式(K)型,电关式(B)型
|
|
流量特性
|
等百分比,直线,快开性
|
|
允许泄漏量(L/h)
|
单座≤10-4×阀额定容量；双座≤10-3×额定容量；套筒:≤10-3×阀额定容量
|
|
固有可调比R
|
30:1
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|

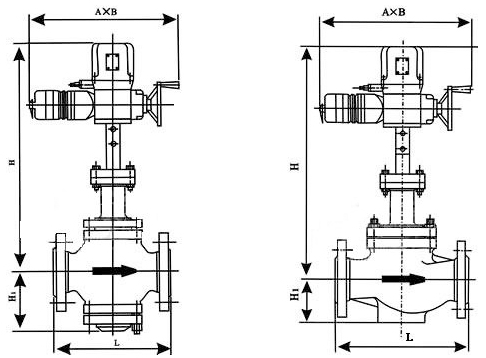

电动调节阀外形尺寸
1,电动单座,双座调节阀
|
公称通径
DN
|
A×B
|
L
|
H
|
H1
|
|
ZAZP单座
|
ZAZN双座
|
|
PN1.6
|
PN4.0
|
PN6.4
|
普通型
|
热片型
|
普通型
|
热片型
|
ZAZP
|
ZAZN
|
|
20
|
230×460
|
180
|
185
|
190
|
653
|
804
|
/
|
/
|
91
|
/
|
|
25
|
185
|
190
|
205
|
665
|
816
|
670
|
820
|
112
|
104
|
|
32
|
200
|
210
|
220
|
671
|
822
|
673
|
823
|
118
|
107
|
|
40
|
220
|
230
|
240
|
683
|
834
|
693
|
843
|
129
|
126
|
|
50
|
250
|
255
|
265
|
698
|
849
|
698
|
848
|
144
|
131
|
|
65
|
230×530
|
275
|
285
|
295
|
789
|
949
|
799
|
959
|
175
|
175
|
|
80
|
305
|
310
|
325
|
792
|
952
|
809
|
969
|
191
|
190
|
|
100
|
350
|
355
|
370
|
796
|
956
|
821
|
981
|
195
|
202
|
|
125
|
260×630
|
410
|
425
|
440
|
847
|
1062
|
872
|
1087
|
243
|
250
|
|
150
|
450
|
460
|
475
|
855
|
1070
|
882
|
1097
|
251
|
260
|
|
200
|
550
|
560
|
570
|
894
|
1109
|
924
|
1139
|
290
|
302
|
|
250
|
670
|
690
|
750
|
1156
|
1368
|
1156
|
1368
|
380
|
422
|
|
300
|
740
|
785
|
815
|
1215
|
1427
|
1215
|
1427
|
435
|
484
|
2,电动单座,套筒调节阀
|
公称通径
DN
|
L(mm)
|
A×B
|
H(mm)
|
H1(mm)
|
|
PN16
|
PN40
|
PN64
|
普通型
|
热片型
|
|
25
|
185
|
200
|
210
|
230×460
|
668
|
819
|
75
|
|
40
|
220
|
235
|
251
|
684
|
835
|
95
|
|
50
|
254
|
267
|
286
|
684
|
835
|
98
|
|
80
|
295
|
317
|
337
|
230×530
|
785
|
946
|
130
|
|
100
|
350
|
368
|
394
|
795
|
946
|
156
|
|
150
|
450
|
473
|
508
|
260×630
|
945
|
1160
|
208
|
|
200
|
600
|
615
|
650
|
945
|
1160
|
250
|
|
250
|
650
|
670
|
690
|
1050
|
1320
|
265
|
|
300
|
740
|
770
|
800
|
1145
|
1380
|
295
|
电动调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
