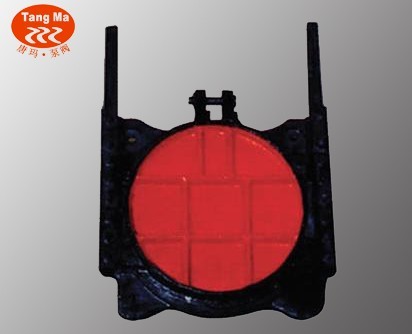

SYZ/ZMQY铸铁镶铜圆闸门概述及用途
铸铁镶铜闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
SYZ/ZMQY铸铁镶铜圆闸门结构特点
本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。
SYZ/ZMQY铸铁镶铜圆闸门闸门主要技术参数
|
参数
名称
|
渗水量(L/min.m)
|
最大水头m
|
工作介质
|
安装方式
|
正常水压方向
|
门框距边壁距离
|
|
正向
|
反向
|
|
镶铜铸铁圆闸门
|
0.72
|
1.25
|
正向10
反向2.5
|
水或污水
|
铅锤状态
|
正面迎水
|
>300
|
|
镶铜铸铁方闸门
|
|
双向镶铜铸铁闸门
|
0.72
|
0.72
|
正反向10
|
|
双向镶铜铸铁方闸门
|
注：水头超过10m的闸门需另外注明
SYZ/ZMQY铸铁镶铜圆闸门主要零件材料
|
零件名称
|
材料
|
|
门框、闸板、导轨
|
Ht200
|
|
螺杆
|
1Cr18,2Cr13,Ni9Ti13,.304,316
|
|
密封面
|
Zcu8-2-2
|
SYZ/ZMQY铸铁镶铜圆闸门选用须知：
1、选用闸门时应注明H值（闸门中心至启闭机底部平台高度）；
2、启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。
3、平台设计负荷应考虑正反双向承受（关闭力参考开启力）。
4、轴导架是根据井深不同而设定的，设计时应与联轴器不干涉；
5、工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下移动称为暗杆闸门。
6、方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m;
7、暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需专用启闭机；
8、订货时应注明H，并注明单独闸门（与配套启闭机）的具体名称、型号、规格；
9、本厂可承制其它材料（不锈钢、碳钢、铝合金、塑料）或特殊形工闸门；
10、本厂供货不含任何预埋件，所以闸门布置参照上页；
11、本厂所提供样本如有修订不另行通知。

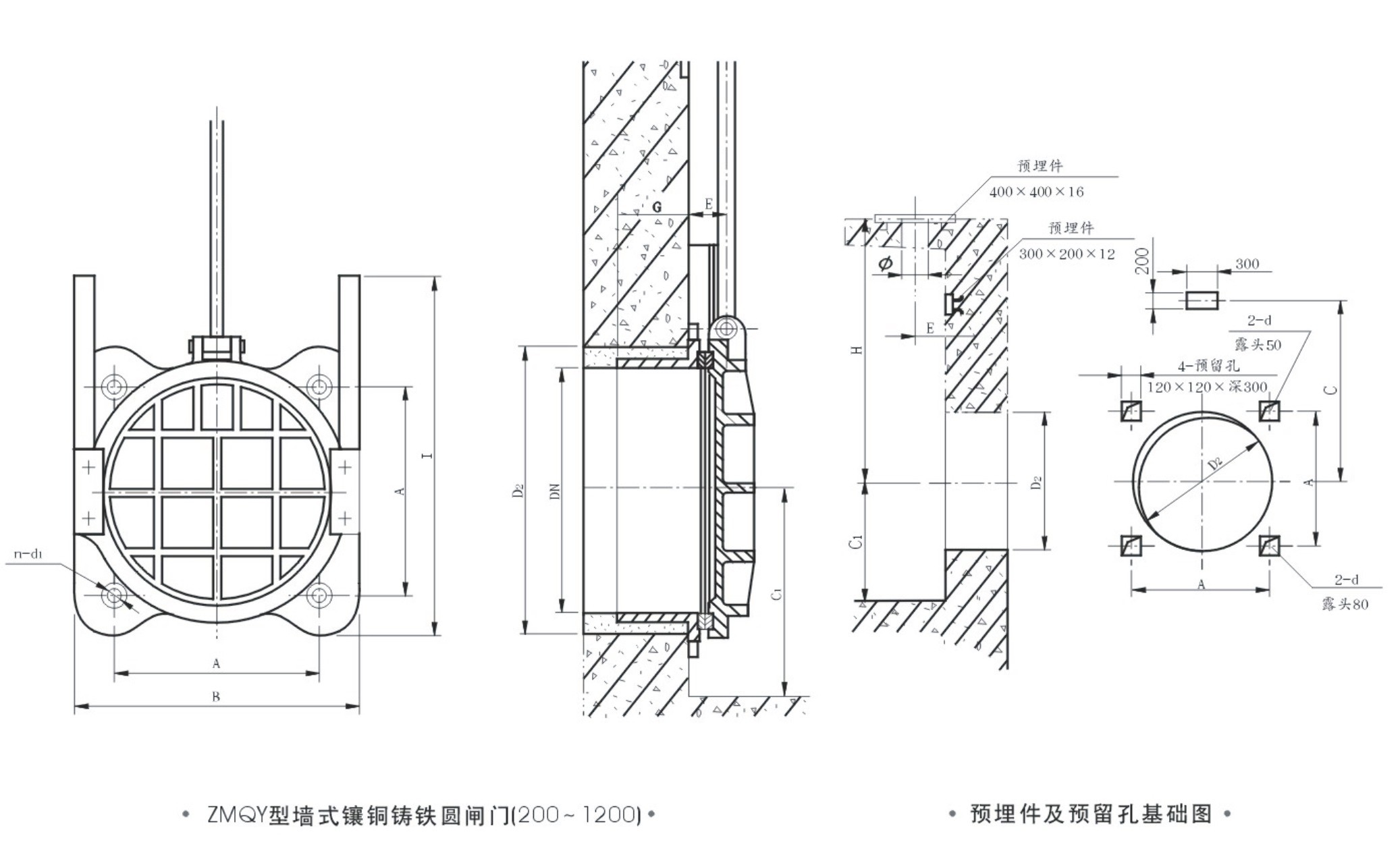

ZMQY型墙式铸铁镶铜闸门外形及预埋件和预留孔尺寸表
|
代号
DN规格
|
D2
|
D3
|
G
|
E
|
I
|
f
|
g
|
n1xb1
|
n2xb2
|
n3xb3
|
e
|
|
1400
|
Φ1500
|
/
|
90
|
90
|
3020
|
1570
|
1630
|
3x380
|
/
|
2x600
|
255
|
|
1500
|
Φ1600
|
Φ1665
|
100
|
104
|
3235
|
1680
|
1750
|
3x400
|
2x250
|
2x650
|
250
|
|
1600
|
Φ1700
|
Φ1770
|
100
|
104
|
3410
|
1780
|
1850
|
3x440
|
2x265
|
2x700
|
215
|
|
1800
|
Φ1900
|
Φ1970
|
110
|
110
|
3755
|
1980
|
2050
|
3x480
|
2x300
|
2x800
|
205
|
|
2000
|
Φ2100
|
Φ2180
|
120
|
124
|
4220
|
2200
|
2270
|
3x310
|
2x400
|
4x450
|
275
|
|
2200
|
Φ2300
|
Φ2400
|
120
|
130
|
4480
|
2420
|
2520
|
5x350
|
2x420
|
4x500
|
300
|
|
2400
|
Φ2500
|
Φ2600
|
120
|
130
|
4740
|
2620
|
2720
|
5x370
|
2x450
|
4x550
|
300
|
|
2500
|
Φ2600
|
Φ2700
|
120
|
130
|
4940
|
2720
|
2820
|
5x410
|
2x480
|
4x600
|
300
|
|
2600
|
Φ2700
|
Φ2800
|
120
|
150
|
5140
|
2820
|
2920
|
5x450
|
2x510
|
4x650
|
300
|
|
2800
|
Φ2800
|
Φ3000
|
120
|
150
|
5540
|
3020
|
3120
|
5x480
|
2x550
|
4x700
|
300
|
|
3000
|
Φ3100
|
Φ3200
|
120
|
150
|
5940
|
3220
|
3320
|
5x520
|
2x600
|
4x750
|
300
|
