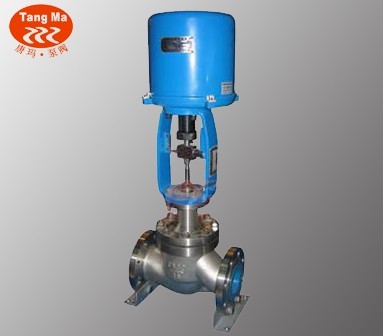

ZDLM电子式电动套筒调节阀产品概述
ZDLM电子式电动套筒调节阀,是由直行程全电子式电动执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.
ZDLM电子式电动套筒调节阀结构特点
1．ZDLM电子式电动套筒调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2．ZDLM电子式电动套筒调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3．ZDLM电子式电动套筒调节阀为直通套筒铸造球形阀,采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.

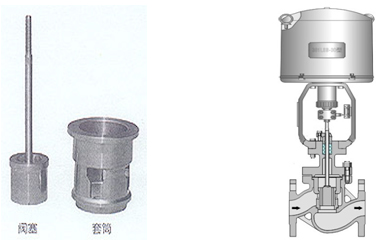

4．直通低流阻套筒阀阀芯采用了压力平衡笼式阀芯结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
5．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性,直线性.
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

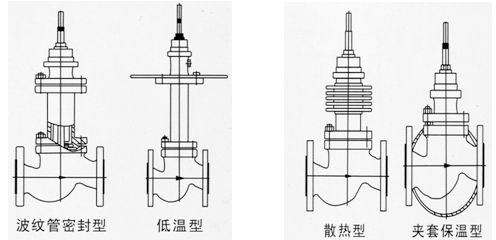

有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-100~+500℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.
ZDLM电子式电动套筒调节阀执行机构主要技术参数
|
型号
|
输出推力N
|
速度mm/s
|
最大行程(mm)
|
型号
|
输出推力N
|
速度mm/s
|
最大行程(mm
|
|
381LSA-08
381LXA-08
|
800
800
|
4.2
4.2
|
30
|
PSL201
|
1000
|
0.4/1.2
|
50
|
|
381LSA-20
381LXA-20
|
2000
2000
|
2.1
2.1
|
30
|
PSL202
|
2000
|
0.4/1.2
|
50
|
|
381LSB-30
381LXB-30
|
3000
3000
|
3.5
3.5
|
60
|
PSL204
|
4500
|
0.4/1.2
|
50
|
|
381LSB-50
381LXB-50
|
5000
5000
|
1.7
1.7
|
60
|
PSL208
|
8000
|
1.0
|
50
|
|
381LSC-65
|
6500
|
2.8
|
100
|
PSL210
|
10000
|
1.0
|
50
|
|
381LSC-99
|
10000
|
2.0
|
100
|
PSL312
|
12000
|
1.0
|
65
|
|
381LSC-160
|
16000
|
1.0
|
100
|
PSL325
|
25000
|
1.0
|
100
|
|
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄
|
(信号线用屏蔽线) 防护等级:IP65 带手轮
|
ZDLM电子式电动套筒调节阀性能指标
|
项目
|
指标值
|
|
基本误差％
|
381L ±2.5； PSL±1.0
|
|
回差％
|
381L ±2.0； PSL±1.0
|
|
死区％
|
1.0
|
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
可调范围
|
50:1
|
|
额定行程偏差％
|
2.5
|
允许压差 MPa(同一格内上行为双密封型允许压差,下行为单密封型允许压差)
|
公称通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
执行机构
|
允许压差△P(MPa)
|
|
配PSL
|
PSL202
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
5.1
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
4.31
|
2.76
|
1.76
|
6.4
1.04
|
6.4
0.69
|
5.62
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
1.86
|
1.23
|
0.78
|
6.4
0.50
|
5.31
0.35
|
3.97
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
6.4
0.32
|
4.14
0.22
|
|
配381L
|
381LSA-20
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
6.4
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
6.4
1.16
|
6.4
0.76
|
6.25
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
6.4
0.64
|
4.32
0.41
|
3.23
0.28
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
3.31
0.16
|
0.27
0.11
|
ZDLM电子式电动套筒调节阀主要零件材料及适用温度,介质
|
公称通径mm
|
DN15-DN300
|
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
阀芯,阀座
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
|
|
垫片
|
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
|
|
推杆,衬套
|
2Cr13
|
|
适用
工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
常温型
|
-30∼+250 F4:≤200℃
|
-40∼+250 F4:≤200℃
|
-40∼+250℃ F4:≤200℃
|
|
高温型
|
-30∼+450℃
|
-40∼+500℃
|
-40∼+500℃
|
|
低温型
|
|
-40∼-60℃, -60∼-100℃
|
ZDLM电子式电动套筒调节阀主要技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
3810L
|
381LS-8
|
381LS-20
|
381LS-30
|
381LS-50
|
381LS-65
|
381LS-99
|
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
|
防爆型
|
381LX-20
|
381LX-30
|
381LX-50
|
381LX-65
|
381LX-99
|
|
电源电压
|
AC220V 50Hz
|
|
信号范围
|
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC
|
|
作用模式
|
电开式(K)型,电闭式(B)型
|
|
故障状态时
|
全开,全关,自锁保位
|
|
流量特性
|
直线,等百分比
|
|
允许泄漏量(L/h)
|
单密封符合IV级 小于阀的额定容量×10-4
双密封符合Ⅲ级 小于阀的额定容量×10-3
|
|
固有可调比R
|
50:1
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|
产品应用规范
GB/T7387 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准

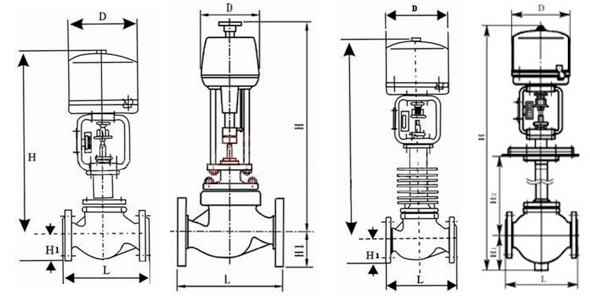

ZDLM电子式电动套筒调节阀外形尺寸
|
公通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
185
|
205
|
220
|
254
|
275
|
300
|
350
|
410
|
451
|
600
|
670
|
735
|
|
PN4.0MPa
|
200
|
210
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
615
|
685
|
750
|
|
PN6.4MPa
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
630
|
700
|
765
|
|
H1(mm)
|
PN1.6MPa
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
H1(mm)
|
PN4.0MPa
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
H1(mm)
|
PN6.4MPa
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
|
配PSL
|
H(mm)≈
|
常温型
|
614
|
630
|
635
|
640
|
712
|
739
|
761
|
930
|
940
|
960
|
1165
|
1185
|
|
高温型
|
765
|
788
|
790
|
800
|
895
|
940
|
970
|
1150
|
1190
|
1220
|
1470
|
1490
|
|
D(mm)
|
176
|
225
|
|
配361L
|
H(mm)≈
|
常温型
|
665
|
725
|
731
|
755
|
957
|
980
|
1028
|
1329
|
1348
|
1423
|
1621
|
1734
|
|
高温型
|
820
|
870
|
895
|
910
|
1125
|
1150
|
1195
|
1410
|
1586
|
1667
|
1884
|
2000
|
|
D(mm)
|
225
|
310
|
|
低温型
|
-100℃
|
H2
|
500
|
600
|
700
|
|
|
|
H≈
|
1120
|
1310
|
1320
|
1330
|
1460
|
1478
|
1497
|
1850
|
1860
|
1900
|
ZDLM电子式电动套筒调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
