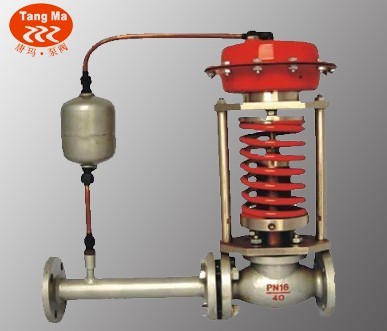

ZZYP自力式压力调节阀概述

ZZYP型自力式压力调节阀是由阀体,阀座,阀芯,平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品.该产品最大的特点是能在无电,无气的场所工作,压力设定值在运行中可随意调整.采用快开流量特性,动作灵敏,密封性能好,广泛应用于石油,化工,电站,轻工,印染等各种工业设备中气体,液体,蒸汽等介质压力的自动控制.

本系列产品执行机构有:薄膜式,活塞式两种；作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型)；附设隔温冷凝罐可在≤350℃温度下使用.根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果.

ZZYP自力式压力调节阀主要零部件材料

材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯,阀座	1Cr18Ni9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶,乙丙橡胶,氯丁胶,耐油橡胶
	膜盖	A3,A4钢涂四氟乙烯
	填料	聚四氟乙烯,柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

ZZYP自力式压力调节阀主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv
额定行程(mm)		8		10		14	20		25	40		50
允许压差(MPa)		2.5		2.0			1.6			1.0
公称压力(MPa)		1.6　4.0　6.4
流量特性		快开
压力调节范围(KPa)		15∼50,40∼80,60∼100,80∼140,120∼180,160∼220,200∼260,240∼300, 280∼350,330∼400,380∼450,430∼500,480∼560,540∼620,600∼700,680∼800　780∼900,880∼1000,600∼1500,1000∼2500
调节精度(%)		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350(适用于高温工况)
适用介质		执水,气体,蒸汽,低粘度介质
允许泄漏量	硬密封(L/h)	单座≤10^-4×阀额定容量(IV级)；双座,套筒≤5×10^-3阀额定容量(II级
	软密封(ml/min)	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
减压比	最大	10
	最小	1.25

注:压力调节范围可根据用户要求进行制做.

ZZYP自力式压力调节阀外形连接尺寸

公称通径(DN)			20	25	32		40	50	65	80	100	125	150	200
L		PN16,40	150	160	180		200	230	290	310	350	400	480	600
		PN64	230	230	260		260	300	340	380	430	500	550	650
B			383		512			603	862		1023	1380		1800
H	压力调节范围 MPa	15∼140	475		520			540	710		780	840	880	915
		130∼300	455		500			520	690		760	800	870	880
		280∼500	450		490			510	680		750	790	860	870
		480∼1000	445		480				670		740	780	850	860
		600∼1500	445		570			600	820		890	950		1000
		1000∼2500	445		570			600	820		890	950		1000
A	压力调节范围 MPa	15∼140	φ280		φ308
		130∼300	φ230
		280∼1000	φ176						φ194			φ280
		600∼2500	φ85			φ96
导压管接口螺纹			M16×15

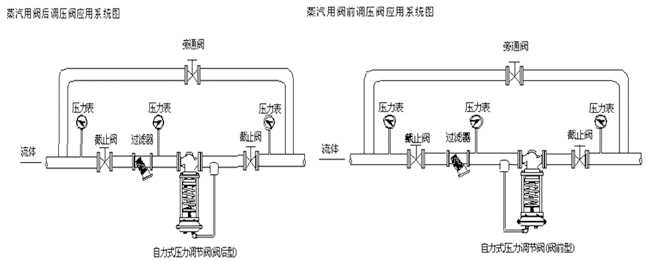

ZZYP自力式压力调节阀安装典型

ZZYP自力式压力调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力、弹簧范围；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
