ZMAP（N）气动调节阀产品概述
ZMAP,ZMAN型气动单座,双座调节阀,是由多弹簧气动薄膜执行机构和直通双导向式单座,双座阀组成,具有结构紧凑,重量轻,动作灵敏,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.
结构特点
1．ZMAP,ZMAN型气动单座,双座调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2．ZMAP,ZMAN型气动单座,双座调节阀按作用模式可分；
正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3．ZMAP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合.
4．ZMAN型气动双座调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大,流量大且不是很清洁的介质和泄漏要求不严格的场合
5．ZMAP型气动单座调节阀为直通低流阻单座上,下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
6．ZMAN型气动双座调节阀为直通低流阻双座上,下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀.

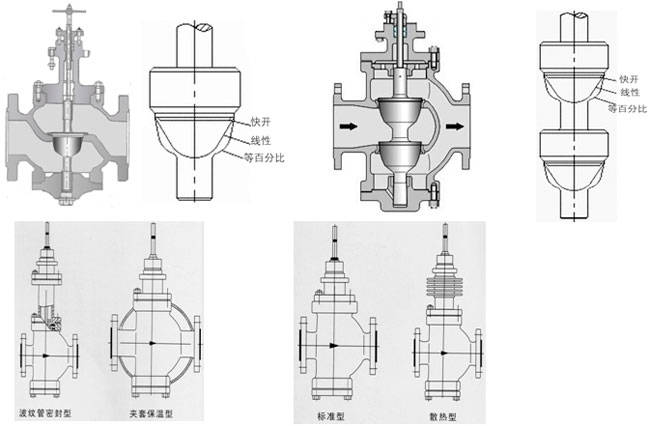

7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性.
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.
ZMAP（N）气动调节阀产品执行机构主要技术参数
|
型 号
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
弹簧范围KPa
|
20∼100(标准):40∼200;80∼240; 20∼60; 60∼100
|
|
操作方式
|
普通型,带手动手轮操作型(侧装式,顶装式)
|
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
ZMAP（N）气动调节阀产品性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
基本误差%
|
不带定位器
|
±5.0
|
始
终
点
偏
差
%
|
气关
|
不带定位器
|
始点
|
±5.0
|
|
带定位器
|
±1.0
|
终点
|
±2.5
|
|
回差%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
带定位器
|
≤1.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
终点
|
±5.0
|
|
死区%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
带定位器
|
≤0.4
|
|
|
额定行程偏差%
|
±2.5
|
注:本产品执行GB/T4213-92国家标准.
允许压差 MPa (ZMAP单座阀)
|
供气压力
MPa
|
弹簧压力
KPa
|
公称通径
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14
|
20-100
|
1.3
|
0.8
|
0.5
|
0.5
|
0.3
|
0.25
|
0.2
|
0.12
|
0.12
|
0.08
|
0.05
|
0.04
|
0.03
|
|
0.24
|
40-200
|
3.1
|
1.8
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.28
|
0.28
|
0.2
|
0.1
|
0.1
|
0.06
|
允许压差 MPa (ZMAN双座阀)
|
供气压力
MPa
|
弹簧压力
KPa
|
公称通径
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14
|
20-100
|
5.4
|
4.4
|
4.9
|
3.8
|
4.7
|
3.6
|
2.8
|
3.75
|
2.7
|
2.15
|
2.0
|
1.7
|
|
0.24
|
40-200
|
10.8
|
8.8
|
9.8
|
7.6
|
9.4
|
7.2
|
5.6
|
7.5
|
5.4
|
4.3
|
4.0
|
3.4
|
注:使用条件为阀芯在介质流出端关闭时P2=0状态下.
ZMAP（N）气动调节阀产品主要零件材料及适用温度,介质
|
公称通径mm
|
DN15-DN300
|
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(304)
|
|
阀芯,阀座
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
|
|
垫片
|
增强聚四氟乙烯 (F4),不锈钢垫片,金属石墨缠绕垫片
|
|
上下膜盖
|
A3钢板冲压
|
|
波纺膜片
|
丁晴橡胶夹增强涤沦织物
|
|
弹簧
|
60Si2Mn
|
|
推杆,衬套
|
2Cr13
|
|
轴套
|
聚氨酯(用于反作用)
|
|
适用
工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
常温型
|
-30∼+250 F4:≤200℃
|
-40∼+250 F4:≤200℃
|
-40∼+250℃ F4:≤200℃
|
|
高温型
|
-30∼+450℃
|
-40∼+550℃
|
-40∼+550℃
|
|
低温型
|
|
-40∼-60℃, -60∼-100℃
|
ZMAP（N）气动调节阀产品主要技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
单座
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
双座
|
|
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
ZHA/B-11
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
薄膜有效面积Ae(cm2)
|
220
|
350
|
350
|
560
|
900
|
1600
|
|
气源压力Ps(MPa)
|
0.14∼0.4
|
|
信号范围Pr(KPa)
|
20∼100,40∼200,80∼240 段幅:20∼60,60∼100
|
|
电信号
|
4∼20mA DC或0∼10mA DC (切断型:电磁阀AC220V或DC24V)
|
|
作用模式
|
气开式(K)型,气关式(B)型
|
|
流量特性
|
直线,等百分比,快开性
|
|
允许泄漏量(L/h)
|
单座:10-4×阀额定容量, 双座:10-3×阀额定容量
|
|
固有可调比R
|
50:1
|
|
气源接头
|
M16×1.5
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|
产品应用规范
性能GB/T4213-92,JB/T57218-94 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准

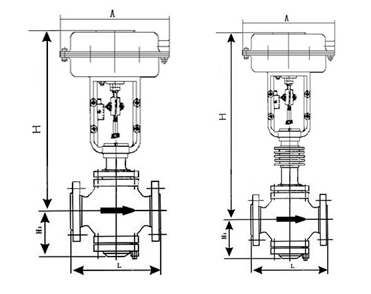

ZMAP（N）气动调节阀产品外型尺寸
|
公通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN4.0MPa
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
690
|
800
|
|
PN6.4MPa
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
752
|
820
|
|
H1(mm)
|
单座
|
60
|
115
|
120
|
130
|
145
|
180
|
195
|
200
|
245
|
255
|
295
|
380
|
435
|
|
H1(mm)
|
双座
|
|
117
|
120
|
140
|
145
|
190
|
210
|
220
|
270
|
280
|
320
|
450
|
465
|
|
H(mm)≈
|
单座
|
普通型
|
560
|
567
|
579
|
625
|
655
|
802
|
820
|
828
|
1054
|
1079
|
1145
|
1518
|
1660
|
|
散热片型
|
710
|
720
|
730
|
790
|
820
|
985
|
1000
|
1020
|
1255
|
1280
|
1350
|
1770
|
1920
|
|
双座
|
普通型
|
|
575
|
585
|
643
|
655
|
822
|
855
|
877
|
1105
|
1130
|
1195
|
1638
|
1758
|
|
散热片型
|
|
730
|
740
|
800
|
825
|
1005
|
1035
|
1057
|
1310
|
1330
|
1400
|
1840
|
2008
|
|
D(mm)
|
285
|
360
|
470
|
620
|
