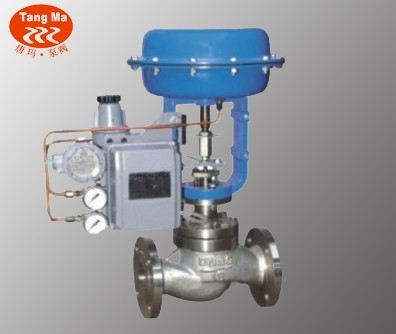

ZJHP精小型气动薄膜单座调节阀

ZJHP精小型气动薄膜单座调节阀
产品名称:ZJHP精小型气动薄膜单座调节阀
产品型号:ZJHP
所属系列:上海
最新报价:0.0000
更新时间:2013-02-28
上一个产品:ZJHN气动薄膜双座调节阀
下一个产品:ZZYP自力式压力调节阀

ZJHP精小型气动薄膜单座调节阀 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项
ZJHP精小型气动薄膜单座调节阀产品概述
ZJHP型气动单座调节阀,是由ZHA/B型多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.
ZJHP精小型气动薄膜单座调节阀结构特点
1.ZJHP型气动调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的(0-10mA •DC或4-20mA •DC)电流信号,由调节器将压缩空气,转换成相对应的气源压力信号输入输出,(可实现分程控制段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制.
2.ZJHP型气动单座调节阀按作用模式可分;
正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3.ZJHP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合.
4.直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,泄漏量小,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.

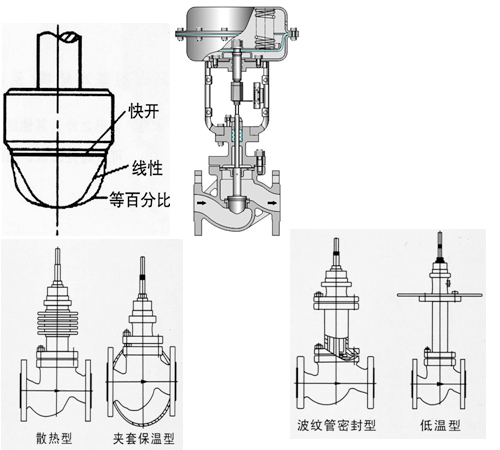

5.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性,快开特性.
6.根据使用工况要求,阀芯可设计制作成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类,气体类等介质).
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN15~300mm;最小阀芯DN6mm.适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型,高温型和低温型.


ZJHP精小型气动薄膜单座调节阀执行机构主要技术参数

型 号
ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面积cm2
350
350
560
900
1600
行 程mm
16
25
40
60
100
弹簧范围KPa
20∼100(标准):40∼200;80∼240; 20∼60; 60∼100
操作方式
普通型,带手动手轮操作型(侧装式,顶装式)

电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
ZJHP精小型气动薄膜单座调节阀性能指标

项目
指标值
项目
指标值
基本误差%
不带定位器
±5.0





%
气关
不带定位器
始点
±5.0
带定位器
±1.0
终点
±2.5
回差%
不带定位器
≤3.0
带定位器
始点
±1.0
终点
±1.0
带定位器
≤1.0
气开
不带定位器
始点
±2.5
终点
±5.0
死区%
不带定位器
≤3.0
带定位器
始点
±1.0
终点
±1.0
带定位器
≤0.4
允许泄漏量L/h
1×10-4×阀额定容量
额定行程偏差%
±2.5

注:本产品执行GB/T4213-92国家标准.
允许压差 MPa

开关方式
执行器型号
弹簧范围KPa
气源压力KPa
需要附件
公称通径(阀座直径)mm
20
25
40
50
65
80
100
150
200
250
300
(10)
(12)
(15)
(20)
(32)
(40)
(125)
(150)
ZHA
-22
20∼100
20∼100
40∼200
140
250
140
P
P
P或R
6.4
6.4
6.4
5.94
6.4
6.4
3.34
6.4
6.4
3.34
6.4
6.4
2.14
6.4
6.4











ZHA
-23
20∼100
20∼100
40∼200
140
250
400
P
P
P或R





1.31
6.09
6.4
0.84
3.9
5.26
0.53
2.5
3.39








ZHA
-34
20∼100
20∼100
40∼200
140
250
400
P
P
P或R








0.51
2.36
3.21
0.33
1.56
2.12
0.21
1.0
1.35





ZHA
-45
20∼100
20∼100
40∼200
140
250
400
P
P
P或R











0.22
1.02
1.39
0.15
0.71
0.97
0.08
0.40
0.54


ZHA
-56
20∼100
20∼100
40∼200
140
250
400
P
P
P或R














0.06
0.37
0.51
0.04
0.25
0.36
ZHB
-22
20∼100
40∼200
80∼240
140
250
400
P
P或R
P
4.46
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.34
6.4
0.71
2.14
4.99











ZHB
-23
20∼100
40∼200
80∼240
140
250
400
P
P或R
P





0.44
1.37
3.05
0.28
0.84
1.95
0.18
0.53
1.25








ZHB
-34
20∼100
40∼200
80∼240
140
250
400
P
P或R
P








0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5





ZHB
-45
20∼100
40∼200
80∼240
140
250
400
P
P或R
P











0.07
0.22
0.51
0.05
0.15
0.35
0.028
0.08
0.20



ZHA
-56
20∼100
20∼100
40∼200
140
250
400
P
P
P或R














0.03
0.09
0.20
0.02
0.06
0.14

注:1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系.
ZJHP精小型气动薄膜单座调节阀主要零件材料及适用温度,介质

公称通径mm
DN15-DN300
材料代号
C(WCB)
P(304)
R(316)



主要
零件
阀体,阀盖
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座
1Cr18Ni9Ti(304)或司钛莱合金堆焊
1Cr18Ni9Ti(304)或司钛莱合金堆焊
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
填料
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
垫片
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
上下膜盖
A3钢板冲压
波纹膜片
丁晴橡胶夹增强涤沦织物
弹簧
60Si2Mn
推杆,衬套
2Cr13
轴套
聚氨酯(用于反作用)

适用
工况
适用介质
水蒸汽油品类气液体
硝酸碱类腐蚀性气液体
醋酸类等腐蚀性气液体
常温型
-30∼+250 F4:≤200℃
-40∼+250 F4:≤200℃
-40∼+250℃ F4:≤200℃
高温型
-30∼+450℃
-40∼+550℃
-40∼+550℃
低温型

-40∼-60℃, -60∼-100℃

 ZJHP精小型气动薄膜单座调节阀主要技术参数

公称通径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量
系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L(mm)
10
16
25
40
60
100
执行器型号
ZHA/B-22
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
薄膜有效面积Ae(cm2)
350
350
350
560
900
1600
气源压力Ps(MPa)
0.14∼0.4
信号范围Pr(KPa)
20∼100,40∼200,80∼240 段幅:20∼60,60∼100
电信号
4∼20mA DC或0∼10mA DC (切断型:电磁阀AC220V或DC24V)
作用模式
气开式(K)型,气关式(B)型
流量特性
直线,等百分比,快开性
允许泄漏量(L/h)
硬密封:(IV级)10-4×阀额定容量, 软密封:VI级
固有可调比R
50:1
气源接头
M16×1.5
公称压力PN(MPa)
1.6 2.5 4.0 6.4

产品应用规范
设计制造:GB/T4213 ,IEC60534 法兰尺寸:JB/T79-94 ,HG20592,ANSI B16.5,JIS B2212~2214
结构长度:GB/T12221,ANSI B16.10,JIS B2002

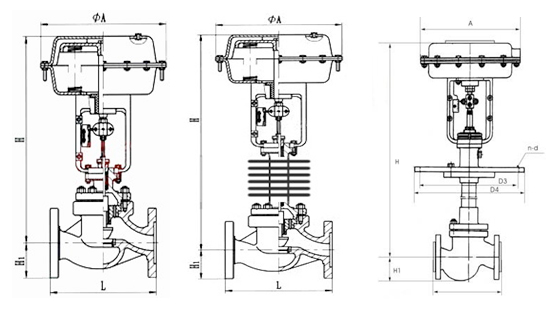

ZJHP精小型气动薄膜单座调节阀外形尺寸
公通径(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
181
184
205
222
254
276
298
352
410
451
600
670
735
PN4.0MPa
194
200
210
235
267
292
317
368
425
473
615
685
750
PN6.4MPa
205
210
220
251
286
311
337
394
440
508
650
700
765
H1(mm)
PN1.6MPa
53
58
68
73
80
90
98
108
123
140
168
203
230
H1(mm)
PN4.0MPa
53
58
68
73
80
90
98
115
135
150
188
223
255
H1(mm)
PN6.4MPa
63
68
75
83
88
100
105
125
148
170
203
235
265
H(mm)≈
常温型
398
410
454
457
460
610
622
640
846
870
890
1203
1234
高温型
548
560
604
520
627
790
807
850
1096
1130
1150
1523
1554
低温型
-100℃
H2
500
600
700


H≈
926
935
974
1082
1090
1240
1252
1275
1596
1620
1640


ΦA(mm)
285
360
470
620

ZJHP精小型气动薄膜单座调节阀订货须知
订货时请填写《规格书》或注明以下内容:
、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.信号压力、弹簧范围;4.流量特性;5.阀的开关型式;6.阀体、阀芯材料;7.是否带附件;说明附件型号。以便我们的为您正确选型。
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
