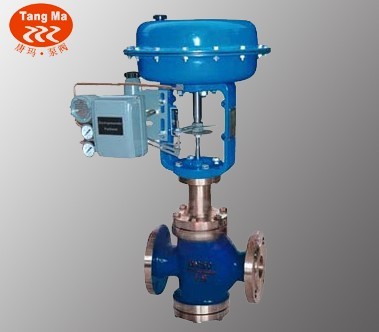

ZJHN气动薄膜双座调节阀产品概述
ZJHN气动薄膜双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。
ZJHN气动薄膜双座调节阀特点及优点
●采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
●阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
●本系列产品有标准型、波纹管密封型、夹套保温型等多种品种;多种多样的品种规格可供选择。
ZJHN气动薄膜双座调节阀主要技术参数
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
额定流量系数 kv
|
10
|
16
|
25
|
40
|
63
|
100
|
250
|
250
|
400
|
630
|
100
|
1600
|
2700
|
公称压力MPa
|
1.6 4.0 6.4
|
行 程mm
|
16
|
25
|
40
|
63
|
100
|
介质温度℃
|
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
|
流量特性
|
直线、等百分比
|
法兰标准
|
符合JB78-59、JB/T79-94标准,按GB/T9113-2000、ANSI/ASME、JIS、DIN、用户要求等标准订货生产
|
阀体
材质
|
PN
(MPa)
|
1.6
|
HT200,ZG230-450、WCB(ZG230-450) 、 CF8、 CF8M、
|
4.0,6.0
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti、CF8、CF8M等
|
上阀盖型式
|
普通式(常温型),热片式(中温型)
|
可调比
|
30:1
|
气源接头
|
M16×1.5
|
|
注:可为用户提供ANSI、JPI、JIS法兰的产品,其法兰距按用户需要确定。
ZJHN气动薄膜双座调节阀执行机构主要技术参数
型 号
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
有效面积(cm2)
|
200
|
280
|
400
|
630
|
1000
|
1600
|
行 程(mm)
|
10
|
16
|
25
|
40
|
60
|
1000
|
弹簧范围(Kpa)
|
20~100(标准);20~100、40~200、20~60、60~100、80~240
|
ZJHN气动薄膜双座调节阀主要性能指标
项目
|
指标值
|
基本误差%
|
不带定位器
|
±5.0
|
带定位器
|
±1.0
|
回差%
|
不带定位器
|
3.0
|
带定位器
|
1.0
|
死区%
|
不带定位器
|
3.0
|
带定位器
|
0.4
|
允许泄漏量L/h
|
1×10-3×阀额定容量
|
注:可配附件定位器:电气阀门定位器手轮 电磁阀 限位开关 电/气转换器 空气过滤减压器
ZJHN气动薄膜双座调节阀允许压差
供气压力
MPa
|
弹簧压力
KPa
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
0.14
|
20-100
|
5.4
|
4.4
|
4.9
|
3.8
|
4.7
|
3.6
|
2.8
|
3.75
|
2.7
|
2.15
|
2.0
|
1.7
|
0.24
|
40-200
|
10.8
|
8.8
|
9.8
|
7.6
|
9.4
|
7.2
|
5.6
|
7.5
|
5.4
|
4.3
|
4.0
|
3.4
|
注:使用条件为阀杆在介质流出端关闭时P2=0状态下。
ZJHN气动薄膜双座调节阀主要零件材料及推荐使用温度范围
零件名称
|
材料
|
温度范围
|
阀体上阀盖
|
HT200
|
-20~200℃
|
ZG230-450
|
-40~425℃
|
ZG1Cr18Ni9Ti
|
-250~550℃
|
ZG0Cr18Ni12Mo2Ti
|
-40~600℃
|
阀芯、阀座
|
1Cr18Ni9
|
-250~550℃
|
0Cr18Ni12Mo2Ti
|
-250~550℃
|
填 料
|
聚四氟乙烯
|
-40~200℃
|
膜 片
|
丁晴橡胶夹增强涤沦织物
|
|
压缩弹簧
|
60Si2Mn
|
|
膜 盖
|
A3
|
|
ZJHN气动薄膜双座调节阀主要外形尺寸 (单位:mm)
DN
|
L
|
H
|
H1
|
参考重量(kg)
|
φA
|
PN16
|
PN40
|
PN64
|
常温型
|
散热片型
|
25
|
185
|
190
|
200
|
33
|
695
|
118
|
33
|
285
|
32
|
200
|
210
|
210
|
35
|
700
|
120
|
35
|
40
|
220
|
230
|
235
|
48
|
775
|
140
|
48
|
50
|
250
|
255
|
265
|
51
|
780
|
145
|
51
|
65
|
275
|
285
|
295
|
98
|
1040
|
190
|
98
|
360
|
80
|
298
|
310
|
320
|
110
|
1050
|
208
|
110
|
100
|
350
|
355
|
370
|
148
|
1070
|
220
|
148
|
125
|
410
|
425
|
440
|
235
|
1260
|
268
|
235
|
470
|
150
|
450
|
460
|
475
|
290
|
1265
|
280
|
290
|
200
|
550
|
560
|
570
|
435
|
1310
|
320
|
435
|
250
|
670
|
740
|
750
|
760
|
1750
|
440
|
760
|
620
|
300
|
770
|
805
|
820
|
920
|
1820
|
505
|
920
|
ZJHN气动薄膜双座调节阀订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.信号压力、弹簧范围;4.流量特性;5.阀的开关型式;6.阀体、阀芯材料;7.是否带附件;说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数
