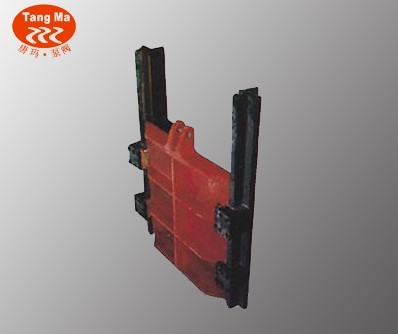

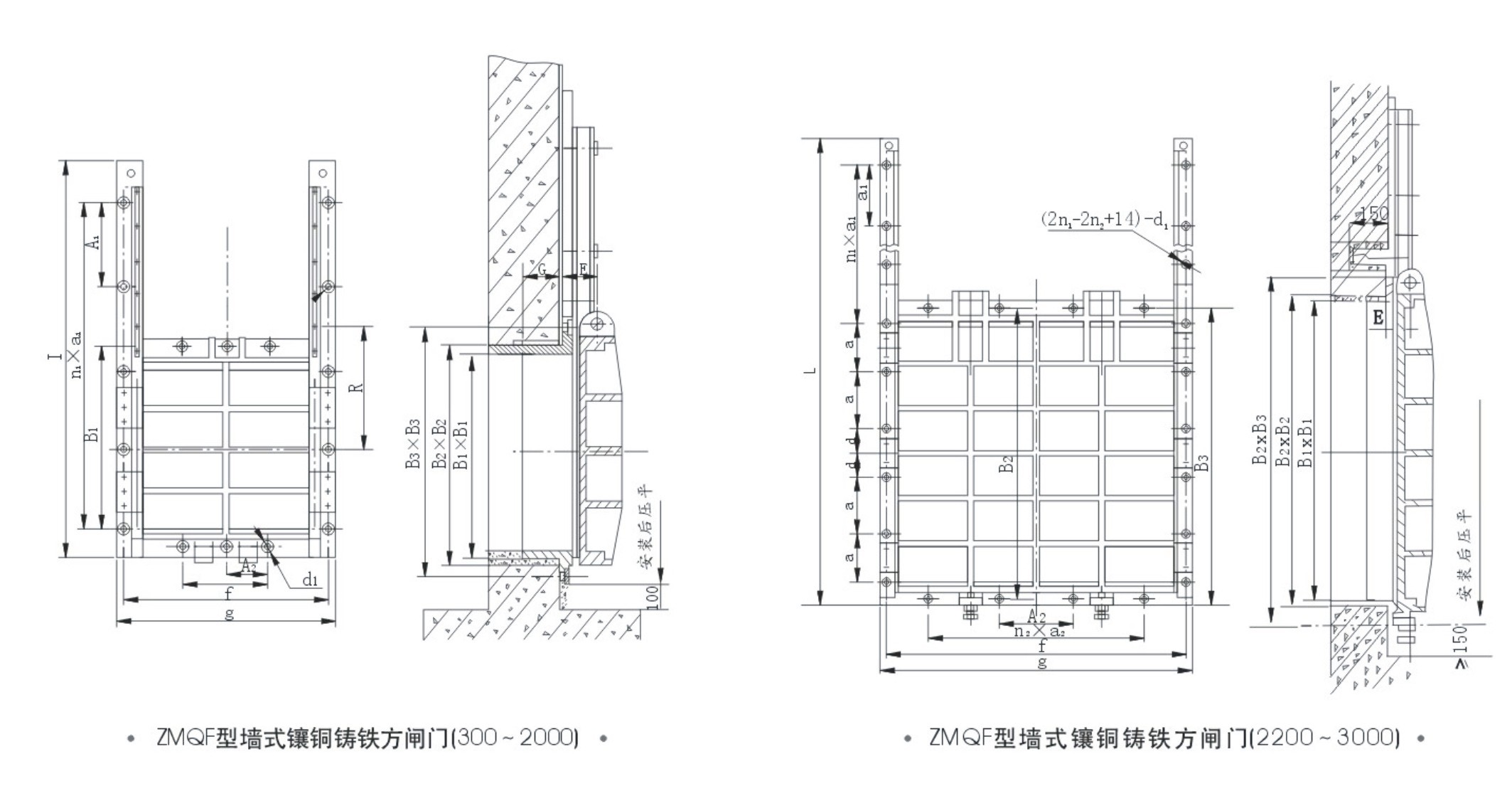

SFZ/ZMQF铸铁镶铜方闸门概述及用途 铸铁镶铜闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。 SFZ/ZMQF铸铁镶铜方闸门结构特点 本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。   SFZ/ZMQF铸铁镶铜方闸门主要技术参数 参数   名称 渗水量(L/min.m) 最大水头m 工作介质 安装方式 正常水压方向 门框距边壁距离 正向 反向 镶铜铸铁圆闸门 0.72 1.25 正向10 反向2.5 水或污水 铅锤状态 正面迎水  >300 镶铜铸铁方闸门 双向镶铜铸铁闸门 0.72 0.72 正反向10 双向镶铜铸铁方闸门 注：水头超过10m的闸门需另外注明   SFZ/ZMQF铸铁镶铜方闸门主要零件材料  零件名称 材料 门框、闸板、导轨 Ht200 螺杆 1Cr18,2Cr13,Ni9Ti13,.304,316 密封面 Zcu8-2-2 SFZ/ZMQF铸铁镶铜方闸门选用须知 1、选用闸门时应注明H值（闸门中心至启闭机底部平台高度）； 2、启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。 3、平台设计负荷应考虑正反双向承受（关闭力参考开启力）。 4、轴导架是根据井深不同而设定的，设计时应与联轴器不干涉； 5、工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下移动称为暗杆闸门。 6、方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m; 7、暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需专用启闭机； 8、订货时应注明H，并注明单独闸门（与配套启闭机）的具体名称、型号、规格； 9、本厂可承制其它材料（不锈钢、碳钢、铝合金、塑料）或特殊形工闸门； 10、本厂供货不含任何预埋件，所以闸门布置参照上页； 11、本厂所提供样本如有修订不另行通知。   SFZ/ZMQF铸铁镶铜方闸门外形及预埋件和预留孔尺寸表       代号 规格 B1 B2 B3 G E d1 f g 5xa N1xa1 N2xa2 300 300 380   50 55 Φ18.5 416 456   2x280   400 400 480   50 55 Φ18.5 516 556   2x350   500 500 580   50 60 Φ18.5 616 656   2x450   600 600 700   70 60 Φ24 750 790   3x300   700 700 800   70 75 Φ24 850 890   3x350   800 800 900   80 83 Φ24 960 1010   3x400   900 900 1000   80 83 Φ24 1060 1110   3x450   1000 1000 1100   80 83 Φ28 1160 1210   4x500   1200 1200 1300 1360 90 83 Φ28 1370 1430   6x400 1x450 1400 1400 1540 1570 90 100 Φ28 1580 1650   6x500 1x500 1500 1500 1640 1670 90 100 Φ28 1680 1750   6x500 1x500 1600 1600 1740 1770 100 100 Φ28 1780 1850   6x500 2x500 1800 1800 1940 1970 100 105 Φ28 1980 2050   6x600 2x600 2000 2000 2140 2180 120 135 Φ28 2200 2270   9x400 4x400
