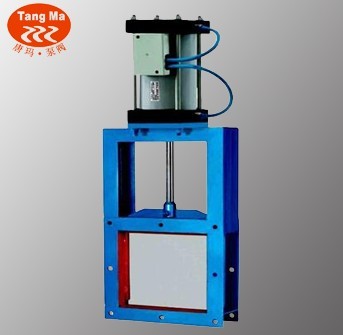

气动螺旋闸门、气动闸板阀、气动插板阀产品概述
我厂引进国处先进技术生产的闸门，主要材料为不锈钢或碳钢喷涂环氧树脂涂料，橡胶软密封，具有重量轻，操作灵活，防腐蚀，不生锈，安装维修方便，密封可靠等功能、可广泛用于污水处理厂、自来水、排灌、环保、电力、塘堰、河流等工程，作为截止、调整流量和控制水位之用。闸门依据使用场合可区分为：
①（渠道闸门）用于渠道中间，作截流用，一般用于三向密封；
②（制水闸门）用于水道进出口则做为开启或关闭，一般用于四向密封；
③（调节闸门）用于调节水流大小；
④（堰门）用于调节水位。
气动螺旋闸门、气动闸板阀、气动插板阀产品特点
重量轻 约为铸铁闸门的三分之一；
耐腐蚀 耐酸碱及大部分腐蚀性化学品及污水、海水；
密封性好 采用橡胶对金属密封，止水胶圈为空心结构，密封性能好；
力矩小 由于门板重量轻，门板与导轨之间的磨擦阻力小，故使得手轮操作力矩不大于100N
独特结构 采用可靠的温度和钢板的焊接结构，高性能的密封件保证闸门有效启闭，独特和楔块设计使得闸门启闭更加可靠，并能受较大反向水位；
寿命长 由于门板与导轨之间只有到最后一小段密封时接触，密封面磨损非常小，不锈钢闸门寿命长达15年以上，碳钢闸门使用寿命10年以上；
维修方便 楔形块可做调整，经多年使用后，如出现局部渗漏现象，只需调整楔形块增加止水胶圈压缩量即可，省时省力，维修成本低；
启闭机 可按不同状况选用手动、气动、电动、电液动、液动；
安装方便 闸门框通过二次混凝土浇注固定，方便可靠。
气动螺旋闸门、气动闸板阀、气动插板阀产品主要性能
|
使用介质
|
清水、污水、海水以及酸性介质。
|
|
适用温度
|
≤80℃
|
|
工作水头
|
正向≤10m-H20； 反向≤2m-H20；
|
气动螺旋闸门、气动闸板阀、气动插板阀主要零件材料
|
序号
|
零 件 名 称
|
材 质
|
|
1
|
启闭机（手动、气动、
电动、电液动、液动）
|
标准品
|
|
2
|
轴导架
|
铸铁、碳钢、不锈钢
|
|
3
|
丝杆、接杆
|
不锈钢（2Cr13 1Cr13 1Cr18Ni9Ti SUS410 SUS304 SUS316）
|
|
4
|
吊耳
|
不锈钢或碳钢外覆环氧树脂
|
|
5
|
门框
|
不锈钢或碳钢外覆环氧树脂
|
|
6
|
门板
|
不锈钢或碳钢外覆环氧树脂
|
|
7
|
楔形块
|
铜
|
|
8
|
止水胶圈
|
橡胶、NBR、EPDM
|
气动螺旋闸门、气动闸板阀、气动插板阀外形及基础尺寸表
|
规格
DNxDN
|
外 形 尺 寸
|
预 埋 件 及 预 留 孔 尺 寸
|
|
A
|
I
|
E
|
N
|
C1
|
L
|
Φ
|
b1
|
b2
|
B
|
C
|
H
|
|
200x200
|
400
|
520
|
75
|
/
|
300
|
570
|
80
|
150
|
200
|
80
|
600-1500
|
根
据
用
户
要
求
而
定
|
|
250x250
|
450
|
620
|
75
|
/
|
400
|
670
|
80
|
150
|
200
|
80
|
600-1500
|
|
300x300
|
500
|
720
|
75
|
/
|
500
|
770
|
80
|
150
|
200
|
80
|
600-2000
|
|
350x350
|
600
|
820
|
75
|
/
|
520
|
870
|
80
|
150
|
200
|
80
|
700-2000
|
|
400x400
|
650
|
920
|
75
|
/
|
550
|
970
|
80
|
150
|
200
|
80
|
750-2000
|
|
500x500
|
750
|
1120
|
75
|
/
|
600
|
1170
|
100
|
150
|
200
|
80
|
900-2000
|
|
600x600
|
850
|
1400
|
87
|
/
|
650
|
1500
|
100
|
200
|
300
|
100
|
1050-2500
|
