HH44X微阻缓闭止回阀概述
HH44X型微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。
HH44X微阻缓闭止回阀特点
微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
HH44X微阻缓闭止回阀性能参数
|
型号
|
HH44T-10~25
|
HH44X-10~25
|
HH44H-10~25
|
|
工作压力（MPa）
|
1.0~2.5
|
|
适用温度（℃）
|
≤80
|
|
适用介质
|
水
|
|
材料
|
阀体、阀盖
|
灰铸铁、碳钢
|
|
阀瓣
|
橡胶组合件
|
|
阀轴
|
不锈钢
|

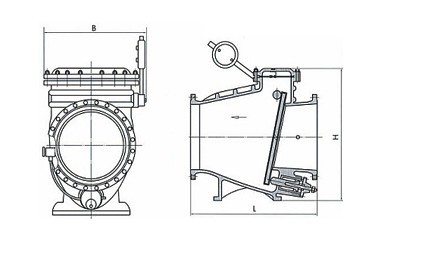

HH44X微阻缓闭止回阀主要外形和连接尺寸
|
公称通径
|
主要外形和连接尺寸
|
|
L
|
W
|
H
|
|
HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25
|
|
50
|
230
|
270
|
300
|
|
65
|
290
|
290
|
320
|
|
80
|
310
|
300
|
354
|
|
100
|
350
|
320
|
350
|
|
125
|
400
|
340
|
380
|
|
150
|
480
|
410
|
500
|
|
200
|
500
|
450
|
580
|
|
250
|
600
|
550
|
670
|
|
300
|
700
|
580
|
730
|
|
350
|
800
|
630
|
820
|
|
400
|
900
|
700
|
920
|
|
450
|
1000
|
800
|
950
|
|
500
|
1100
|
900
|
1100
|
|
600
|
1300
|
990
|
1200
|
|
700
|
1400
|
1120
|
1550
|
|
800
|
1500
|
1300
|
1700
|

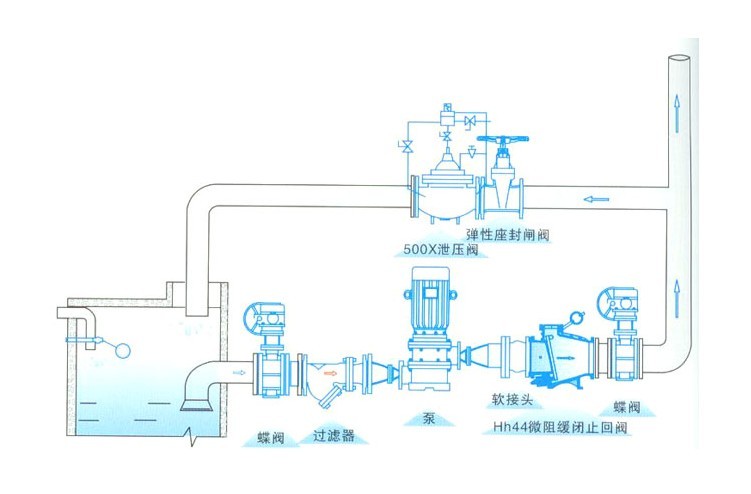

HH44X微阻缓闭止回阀典型安装
