H42W不锈钢法兰式立式止回阀概述
H42W不锈钢法兰式立式止回阀是阀瓣沿着阀体中心线滑动的阀门。管道立式止回阀是新出现的一种阀门，具有结构简单，零部件少，分量轻等特点，外加工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。立式止回阀广泛应用于石油、化工、制药、电力行业等各种需防止介质倒流的管路上。H42H根据立式安 装或卧式安装工况，可加装弹簧或不加弹簧。
H42W不锈钢法兰式立式止回阀工作原理
H42W系列立式止回阀能防止介质倒流，起到介质止回作用。H42W不锈钢立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）
H42W不锈钢法兰式立式止回阀执行标准
|
设计与制造
|
GB/T12235
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB/T79
|
|
检验与试验
|
JB/T9092
|
|
材料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
合金钢
|
Q/ZB66
|
H42W不锈钢法兰式立式止回阀性能和使用范围
|
型号
|
公称
|
试验压力
|
工作温度(℃)
|
|
压力
|
强度
|
密封
|
低压密封
|
|
|
(水)Mpa
|
(水)空气(Mpa)
|
(空气)Mpa
|
|
H42H-16C
|
1.6
|
2.4
|
1.8
|
0.6
|
≤425
|
|
H42H-25C
|
2.5
|
3.8
|
2.8
|
0.6
|
≤425
|
|
H42H-40C
|
4
|
6
|
4.4
|
0.6
|
≤425
|
|
型号+（材质）
|
公称压力 PN（MPa）
|
试验压力P3(MPa)
|
适用温度（℃）
|
适用介质
|
|
壳体
|
密封
|
|
H42H-16C（碳钢）
|
1.6
|
2.4
|
1.76
|
≤425
|
水、油品
|
|
H42H-16P（304）
|
≤200
|
弱腐蚀介质
|
|
H42H-25P（304）
|
2.5
|
3.75
|
2.75
|
|
H42H-25R（316）
|
腐蚀性介质
|
|
H42H-40P（304）
|
4
|
6
|
4.4
|
弱腐蚀性介质
|
|
H42H-40R（316）
|
腐蚀性介质
|
|
H42Y-40I（铬钼钢）
|
≤550
|
水、油品
|
H42W不锈钢法兰式立式止回阀主要零部件材料
|
零件名称
|
阀体、阀瓣
|
导向阀
|
密封面
|
|
H42H-16C
|
碳钢
|
碳钢
|
堆焊D507
|
|
H42H-16P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
|
H42H-25P
|
|
H42H-40P
|
|
H42H-25R
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
|
H42H-40R
|
|
H42Y-40I
|
铬钼钢
|
铬钼钢
|
堆焊硬质合金
|

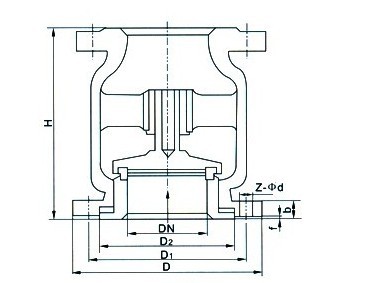

H42W不锈钢法兰式立式止回阀主要连接尺寸和外型尺寸
|
型号
|
公称通径 DN
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
H
|
b
|
Z-Φd
|
|
H42H-16C
|
15
|
130
|
95
|
65
|
45
|
77
|
14
|
4-Φ14
|
|
20
|
150
|
105
|
75
|
55
|
77
|
14
|
4-Φ14
|
|
25
|
160
|
115
|
85
|
65
|
80
|
16
|
4-Φ14
|
|
32
|
180
|
135
|
100
|
78
|
85
|
16
|
4-Φ18
|
|
40
|
200
|
145
|
110
|
85
|
95
|
16
|
4-Φ18
|
|
50
|
230
|
160
|
125
|
100
|
105
|
16
|
4-Φ18
|
|
65
|
290
|
180
|
145
|
120
|
120
|
18
|
4-Φ18
|
|
80
|
310
|
195
|
160
|
135
|
130
|
20
|
8-Φ18
|
|
100
|
350
|
215
|
180
|
155
|
140
|
20
|
8-Φ18
|
|
125
|
400
|
245
|
210
|
185
|
155
|
22
|
8-Φ18
|
|
150
|
480
|
280
|
240
|
210
|
180
|
24
|
8-Φ23
|
|
200
|
600
|
335
|
295
|
265
|
215
|
26
|
12-Φ23
|
|
H42H-25C
|
15
|
130
|
95
|
65
|
45
|
77
|
16
|
4-Φ14
|
|
20
|
150
|
105
|
75
|
55
|
80
|
16
|
4-Φ14
|
|
25
|
160
|
115
|
85
|
65
|
85
|
16
|
4-Φ14
|
|
32
|
180
|
135
|
100
|
78
|
95
|
18
|
8-Φ18
|
|
40
|
200
|
145
|
110
|
85
|
105
|
18
|
8-Φ18
|
|
50
|
230
|
160
|
125
|
100
|
120
|
20
|
8-Φ18
|
|
65
|
290
|
180
|
145
|
120
|
130
|
212
|
8-Φ18
|
|
80
|
310
|
195
|
160
|
135
|
140
|
22
|
8-Φ18
|
|
100
|
350
|
230
|
190
|
160
|
155
|
24
|
8-Φ23
|
|
125
|
400
|
270
|
220
|
188
|
180
|
28
|
8-Φ25
|
|
150
|
480
|
300
|
250
|
218
|
215
|
30
|
8-Φ25
|
|
200
|
600
|
360
|
310
|
278
|
973
|
34
|
12-Φ25
|
