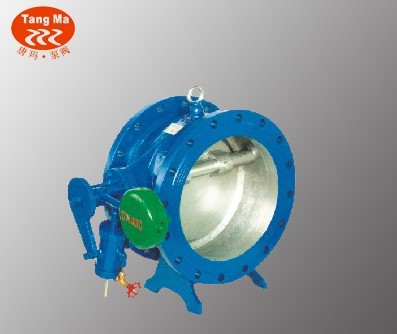

HH47X蝶式缓冲止回阀概述
HH47X蝶式缓冲止回阀主要用于工业循环供排水、污水外理厂以及高层住楼和高级宾馆加压输出水泵的出品处，防止管网中介质流， 自动消除破坏性水锤,从而保水泵和管路不受损坏。在设计上充分考虑了使用环境的要求，曾多次进行技术改造。HH47X蝶式缓冲止回阀该产品结构新 颖、体积小、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点。
HH47X蝶式缓冲止回阀主要技术参数
|
公称通径
|
DNmm
|
100-1200
|
|
公称压力
|
PNMPa
|
1.0
|
1.6
|
2.5
|
|
试验压力PsLb
|
密封试验
|
1.1
|
1.74
|
2.75
|
|
强度试验
|
1.5
|
2.4
|
3.75
|
|
适用介质
|
水、水蒸汽、含微量粉尘空气等
|
|
适用温度
|
<80度具体按密封面不同而定
|
|
缓闭时间
|
1-60秒内任意调节
|
HH47X蝶式缓冲止回阀主要零件材料
|
名 称
|
材 料
|
|
阀 体
|
灰铸铁、球墨铸铁、铸钢
|
|
阀 板
|
球墨铸铁、碳钢
|
|
阀 杆
|
不锈钢
|
|
缓 闭 装 置
|
不锈钢
|
|
密 封 圈
|
不锈钢
|
|
填 料
|
柔性石墨
|
|
平衡锤
|
HT150
|
HH47X蝶式缓冲止回阀主要外形尺寸
|
公称通径DN
|
尺寸
|
|
L
|
H1
|
H2
|
D
|
D1
|
b
|
Z-Φd
|
|
200
|
230
|
200
|
370
|
335
|
295
|
26
|
8-32
|
|
250
|
250
|
220
|
400
|
390
|
350
|
28
|
12-23
|
|
300
|
270
|
250
|
450
|
440
|
400
|
28
|
12-23
|
|
350
|
290
|
285
|
480
|
505
|
460
|
30
|
16-23
|
|
400
|
310
|
320
|
500
|
560
|
515
|
32
|
16-25
|
|
450
|
330
|
350
|
530
|
615
|
565
|
32
|
20-25
|
|
500
|
350
|
380
|
560
|
670
|
620
|
34
|
20-25
|
|
600
|
390
|
440
|
580
|
780
|
725
|
36
|
20-30
|
|
700
|
430
|
485
|
760
|
895
|
840
|
40
|
24-30
|
|
800
|
470
|
535
|
830
|
1010
|
950
|
44
|
24-34
|
|
900
|
510
|
610
|
890
|
1110
|
1050
|
46
|
28-34
|
|
1000
|
550
|
660
|
895
|
1220
|
1160
|
50
|
28
|
