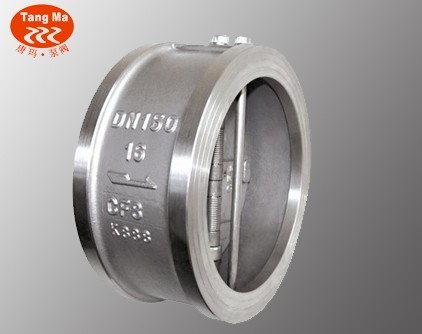

H76W/H对夹蝶式双瓣止回阀特点
1、水锤压力小、阀瓣行程短、且有弹簧辅助关闭、关阀速度快。H76W与H76H型的水锤压力只有H44H型的1/2—1/5。
2、结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利,并能大量节约材料、降低造价。H76型的结构长度只有H44H 的1/4~1/10;H76型的重量只有H44型的l/4~1/10;流体阻力小,流体阻力系数为2.6~0.7,随着阀门口径的增大,流体组力系数减 小。
3、可水平安装或垂直安装,重量轻.不必为阀门设置支座。
4、开启压力很小,阀瓣在很小的压差下就能完全打开。
5、阀门为整体结构、简单紧凑,阀门关闭时冲击力注,水锤压力小,阀门帮命长,可靠性高。
H76W/H对夹蝶式双瓣止回阀材料及主要参数
配管
法兰
|
公称
压力
|
常 规 产 品 型 号
|
JB/T74~90
GB/T9112
~9124
HG50592
~20614
|
1.0MPa
|
H76H-10C
|
H76W-10P
|
H76W-10P8
|
H76W-10P3
|
H76W-10R
|
H76W-10R8
|
H76W-10R3
|
1.6MPa
|
H76H-16C
|
H76W-16P
|
H76W-16P
|
H76W-16P3
|
H76W-16R
|
H76W-16R8
|
H76W-16R3
|
2.5MPa
|
H76H-25
|
H76W-25P
|
H76W-25P8
|
H76W-25P3
|
H76W-25R
|
H76W-25R8
|
H76W-25R3
|
4.0MPa
|
H76H-40
|
H76W-40P
|
H76W-40P8
|
H76W-40P3
|
H76W-40R
|
H76W-40R8
|
H76W-40R3
|
6.3MPa
|
H76H-63
|
H76W-63P
|
H76W-63P8
|
H76W-63P3
|
H76W-63R
|
H76W-63R8
|
H76W-63R3
|
10.0MPa
|
H76H-100
|
H76W-100P
|
H76W-100P8
|
H76W-100P3
|
H76W-100R
|
H76W-100R8
|
H76W-100R3
|
13.0MPa
|
H76H-160
|
H76W-160P
|
H76W-160P8
|
H76W-160P3
|
H76W-160R
|
H76W-160R8
|
H76W-160R3
|
20.0MPa
|
H76H-200
|
H76W-200P
|
H76W-200P8
|
H76W-200P3
|
H76W-200R
|
H76W-200R8
|
H76W-200R3
|
25.0MPa
|
H76H-250
|
H76W-250P
|
H76W-250P8
|
H76W-250P3
|
H76W-250R
|
H76W-250R8
|
H76W-250R3
|
主要零
件材料
|
阀体
|
WCB
(A105)
|
ZG1Cr18
Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG1Cr18
Ni12Mo2Ti
|
CF8M
(316)
|
CF3M
(316L)
|
阀擗
|
CF8
|
CF8
|
CF8
|
CF3
|
CF9M
|
CF8M
|
CF3M
|
目轴
|
2Cr13
|
1Cr18
Ni9Ti
|
0Cr18
Ni9
|
00Cr19
Ni10
|
ZG1Cr18
Ni12Mo2Ti
|
0Cr17
Ni12Mo2
|
00Cr17
Ni14Mo2
|
弹簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
00Cr19Ni10
|
00Cr17
Ni14Mo2
|
00Cr17
Ni14Mo2
|
00Cr17
Ni14Mo2
|
适用工况
|
适月
介质
|
水、蒸汽
、油品等
|
硝酸等腐蚀性介质
|
强氧化
性介质
|
醋酸等腐蚀性介质
|
屎素等腐
蚀性介质
|
适用温
度(℃)
|
-29~425
|
-196~540
|
-196~425
|
-196~540
|
-196~455
|
注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法。
|
H76W/H对夹蝶式双瓣止回阀流体力学性能
公称通径
|
阀门全开启时的流体阻力系数
|
常温下阀门全开启时的水流量系数
|
流体的流向
|
|
DN
|
DNS
|
Kv(m3/h)
|
CV(U.S)
|
CV(U.K)
|
↑
|
→
|
|
开启压力近似值KPa
|
|
50
|
5
|
2.6
|
63
|
74
|
62
|
2
|
1
|
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
|
250
|
10
|
1.2
|
1330
|
2726
|
2283
|
2
|
1
|
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
|
800
|
32
|
0.7
|
31241
|
36552
|
30316
|
4
|
1
|
|
900
|
36
|
0.7
|
39539
|
46261
|
38748
|
4
|
1
|
|
1000
|
40
|
0.7
|
48814
|
57112
|
47838
|
4
|
1
|
|
1050
|
42
|
0.7
|
53817
|
62966
|
52741
|
4
|
1
|
|
1200
|
48
|
0.7
|
70292
|
82242
|
68886
|
4
|
1
|
|

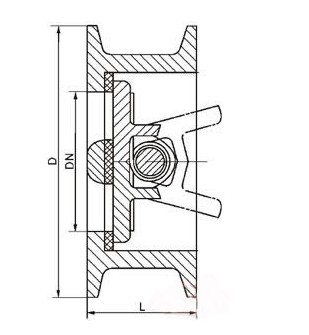

H76W/H对夹蝶式双瓣止回阀型号尺寸表
公称通径
|
PN1.0
|
PN1.6
|
PN2.5
|
PN4.0
|
PN6.4
|
PN10.0
|
L
|
D
|
L
|
D
|
L
|
D
|
L
|
D
|
L
|
D
|
L
|
D
|
DN50
|
60
|
109
|
60
|
109
|
60
|
109
|
60
|
109
|
60
|
115
|
60
|
122
|
DN65
|
67
|
129
|
67
|
129
|
67
|
129
|
67
|
129
|
67
|
140
|
67
|
147
|
DN80
|
73
|
144
|
73
|
144
|
73
|
144
|
73
|
144
|
76
|
150
|
73
|
157
|
DN100
|
73
|
164
|
73
|
164
|
73
|
170
|
73
|
170
|
79
|
177
|
79
|
183
|
DN125
|
86
|
194
|
86
|
194
|
86
|
197
|
86
|
197
|
105
|
213
|
105
|
220
|
DN150
|
98
|
220
|
98
|
220
|
98
|
227
|
98
|
227
|
136
|
250
|
136
|
260
|
DN200
|
127
|
275
|
127
|
275
|
127
|
287
|
127
|
293
|
165
|
313
|
165
|
324
|
DN250
|
146
|
330
|
146
|
332
|
146
|
343
|
146
|
355
|
213
|
364
|
213
|
394
|
DN300
|
181
|
380
|
181
|
387
|
181
|
403
|
184
|
450
|
229
|
424
|
229
|
458
|
DN350
|
184
|
440
|
184
|
447
|
184
|
460
|
222
|
478
|
-
|
-
|
-
|
-
|
DN400
|
191
|
492
|
191
|
498
|
191
|
518
|
232
|
549
|
-
|
-
|
-
|
-
|
DN450
|
203
|
542
|
203
|
558
|
203
|
568
|
-
|
-
|
-
|
-
|
-
|
-
|
DN500
|
219
|
597
|
219
|
620
|
219
|
624
|
-
|
-
|
-
|
-
|
-
|
-
|
DN600
|
222
|
698
|
222
|
734
|
222
|
734
|
-
|
-
|
-
|
-
|
-
|
|
