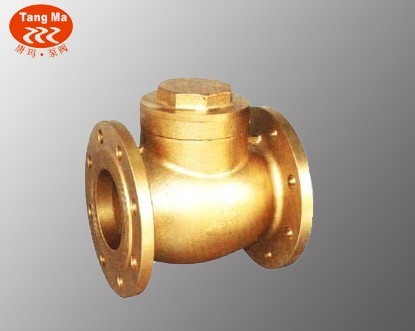

H44W-16T黄铜法兰止回阀概述
1·公称压力：1.6MPa
2.工作介质：水、油、气
3.工作温度：t≤150℃
4.法兰符合GB9113.3标准
H44W-16T黄铜法兰止回阀主要零部件材料
|
序号
|
零件
|
材料
|
规格
|
|
1
|
阀体
|
黄铜 CW617N / HPb59-1
|
全部
|
|
2
|
阀盖
|
黄铜 CW617N / HPb59-1
|
全部
|
|
3
|
阀瓣
|
黄铜 CW617N / HPb59-1
|
全部
|
|
4
|
摇杆
|
黄铜 CW617N / HPb59-1
|
全部
|
|
5
|
销轴
|
丁睛橡胶
|
全部
|
|
6
|
摇杆螺母
|
黄铜 CW617N / HPb59-1
|
全部
|
.jpg)

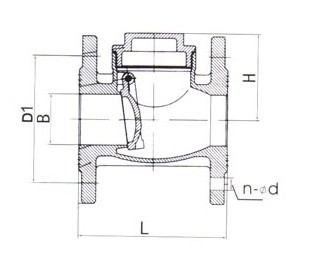

H44W-16T黄铜法兰止回阀连接尺寸
|
DN
|
L
|
B
|
H
|
D1
|
n-¢d
|
|
25
|
105
|
25
|
61
|
85
|
4-¢14
|
|
32
|
121
|
32
|
67
|
100
|
4-¢18
|
|
40
|
136
|
40
|
71.5
|
110
|
4-¢18
|
|
50
|
146
|
50
|
85.5
|
125
|
4-¢18
|
|
65
|
164
|
65
|
94
|
145
|
4-¢18
|
|
80
|
190
|
80
|
108.5
|
160
|
4-¢18
|
|
100
|
216
|
100
|
124.5
|
180
|
8-¢18
|
|
125
|
320
|
125
|
167
|
210
|
8-¢18
|
|
150
|
370
|
150
|
196
|
240
|
8-¢22
|
|
200
|
444
|
200
|
239
|
295
|
12-¢22
|
