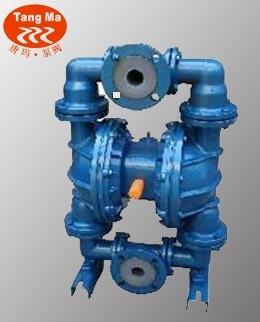

QBY-ZF46概况衬四氟气动隔膜泵
QBY型气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。唐玛公司共有八种规格直径：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、特氟龙、食品橡胶 等满足不同用户的需要。泵体材质：FRPP增强聚丙烯。
1 ．不需灌引水，吸程高达 2-7m，扬程达50m，出口压力 ≥6kgf/c ㎡。
流动宽蔽，通过性能好，允许通过 QBY 气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
2 ．最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。
3 ．扬程、流量可通过气阀开度实现无级调节。（气压调节在 1-7kg/c ㎡之间）。
4 ．该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。 5 ．不必用电，在易燃、易爆场所使用安全可靠。
6 ．可以浸没在介质中工作。
7 ．使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。
8 ．结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9 ．可输送较粘的液体。（粘度在 1 万厘泊以下）
10 ．本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。
|
型号
|
A
|
B
|
C
|
D
|
E
|
H1
|
H2
|
H3
|
H
|
螺纹
|
法兰式
|
|
NPT/BSPT
|
ANSI
|
DIN
|
|
QBY-8
|
95
|
80
|
145
|
144
|
20
|
20
|
117
|
10
|
140
|
5/16＂
|
-
|
-
|
|
QBY-10-15
|
135
|
48
|
218
|
144
|
12
|
34
|
176
|
10
|
226
|
3/8＂-1/2＂
|
-
|
-
|
|
QBY-25
|
236
|
145
|
381
|
248
|
12
|
46
|
344
|
18
|
412
|
1＂
|
-
|
-
|
|
QBY-40
|
236
|
145
|
381
|
248
|
12
|
50
|
348
|
18
|
428
|
1½ ＂
|
-
|
-
|
|
QBY-50
|
320
|
220
|
518
|
347
|
14
|
50
|
521
|
27
|
609
|
2＂
|
○
|
○
|
|
QBY-80
|
360
|
240
|
634
|
455
|
18
|
96
|
696
|
50
|
842
|
3＂
|
○
|
○
|
1、压缩空气为动力。
2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于隔膜泵 工作原理的特点，因此隔膜泵具有以下特点:
（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动隔膜泵工作时温度是降低的，无有害气体排出。
（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花
（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送
（5）流量可调节，可以在物料出口处加装节流阀来调节流量。
（6）具有自吸的功能。
（7）可以空运行，而不会有危险。
（8）可以潜水工作。
（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
（10）没有复杂的控制系统，没有电缆、保险丝等。
（11）体积小、重量轻，便于移动。
（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。
（13）泵始终能保持高效，不会因为磨损而降低。
（14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
（15）没有动密封，维修简便避免了泄漏。工作时无死点。
|
型 号
|
流量
m3/h
|
扬程
m
|
出口压力
kgf/cm2
|
吸程
m
|
最大允许
通过颗粒
φ(mn)
|
最大供气压
Kgf/cm2
|
最大空气
消耗量
m3/min
|
|
QBY-10
|
0～0.8
|
0～50
|
6
|
2
|
1
|
7
|
0.3
|
|
QBY-15
|
0～1
|
0～50
|
6
|
2
|
1
|
7
|
0.3
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
|
QBY-50
|
0-14
|
0-50
|
6
|
7
|
8
|
7
|
0.9
|
