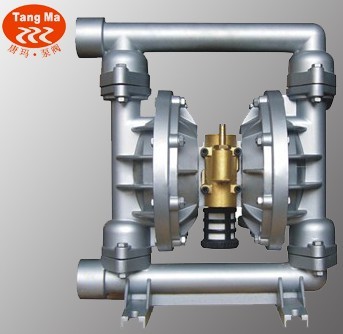

QBY型铝合金气动隔膜泵概述
QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。唐玛公司共有八种规格直径:φ10mm(3/8’)、φ15mm(1/2’)、φ25mm(1’)、φ40mm(11/2’)、φ50mm(2’)、φ65mm(21/2’)、φ80mm(3’)、φ100mm(4’)。四种材质:铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。 该泵自1986年投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。
QBY型铝合金气动隔膜泵主要用途
1、 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、 泵吸油漆、树胶、颜料。
3、 粘合剂和胶水、全部种类可用泵吸取。
4、 各种瓦、瓷、砖器及陶器釉浆。
5、 油井钻好后,用泵吸沉积物及灌浆。
6、 泵吸各种乳剂和填料。
7、 泵吸各种污水。
8、 用泵为油轮,驳船清仓吸取仓内污水。
9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、 各种橡胶浆。
12、 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、 各种剧毒、易燃、易挥发液体。
14、 各种强酸、强碱、强腐蚀液体。
15、 各种高温液体最高可耐150℃。
16、 作为各种固体液分离设备和前级送压装置。

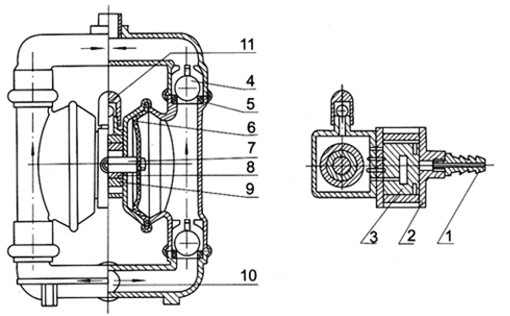

QBY型铝合金气动隔膜泵结构图
1
|
进 气 口
|
4
|
圆 球
|
7
|
连 杆
|
10
|
泵进口
|
2
|
配气阀体
|
5
|
球 座
|
8
|
连杆铜套
|
11
|
排气口
|
3
|
配 气 阀
|
6
|
隔 膜
|
9
|
中间支架
|
|
|
QBY型铝合金气动隔膜泵性能参数
型号
|
流量
m3/h
|
扬程
m
|
出口压力
kgf/cm2
|
吸程
m
|
最大允许
通过颗粒
φ(mn)
|
最大供气压
Kgf/cm2
|
最大空气
消耗量
m3/min
|
QBY-10
|
0~0.8
|
0~50
|
6
|
5
|
1
|
7
|
0.3
|
QBY-15
|
0~1
|
0~50
|
6
|
5
|
1
|
7
|
0.3
|
QBY-25
|
0~2.4
|
0~50
|
6
|
7
|
2.5
|
7
|
0.6
|
QBY-40
|
0~8
|
0~50
|
6
|
7
|
4.5
|
7
|
0.6
|
QBY-50
|
0~12
|
0~50
|
6
|
7
|
8
|
7
|
0.9
|
QBY-65
|
0~16
|
0~50
|
6
|
7
|
8
|
7
|
0.9
|
QBY-80
|
0~24
|
0~50
|
6
|
7
|
10
|
7
|
1.5
|
QBY-100
|
0~30
|
0~50
|
6
|
7
|
10
|
7
|
1.5
|
QBY型铝合金气动隔膜泵安装尺寸
QBY型铝合金气动隔膜泵安装图
型号
|
A
|
B
|
C
|
D
|
H
|
H1
|
H2
|
Φ
|
底肢
螺栓
|
泵进口尺寸
|
泵出口尺寸
|
进气口
外径
|
重量
(kg)
|
QBY-10
|
140
|
-
|
180
|
150
|
225
|
18
|
200
|
-
|
Φ8
|
3/8’(丝扣)
|
3/8’(丝扣)
|
8
|
7
|
QBY-15
|
140
|
-
|
180
|
150
|
225
|
18
|
200
|
-
|
Φ8
|
1/2’(丝扣)
|
1/2’(丝扣)
|
8
|
7
|
QBY-25
|
220
|
170
|
365
|
200
|
480
|
45
|
460
|
-
|
Φ10
|
1’(丝扣)
|
1’(丝扣)
|
10
|
20
|
QBY-40
|
220
|
170
|
365
|
250
|
480
|
45
|
460
|
-
|
Φ10
|
11/2’(丝扣)
|
11/4’(丝扣)
|
10
|
24
|
QBY-50
|
340
|
230
|
570
|
340
|
740
|
80
|
700
|
110
|
Φ12
|
2’(法兰)
|
2’(法兰)
|
14
|
50
|
QBY-65
|
340
|
230
|
570
|
340
|
740
|
80
|
700
|
110
|
Φ12
|
21/2’(法兰)
|
21/2’(法兰)
|
14
|
56
|
QBY-80
|
360
|
240
|
600
|
450
|
900
|
105
|
860
|
175
|
Φ14
|
3’(法兰)
|
3’(法兰)
|
16
|
70
|
QBY-100
|
360
|
240
|
600
|
450
|
930
|
105
|
860
|
750
|
Φ14
|
4’(法兰)
|
4’(法兰)
|
16
|
78
|
