QBY-S工程塑料气动隔膜泵

QBY-S工程塑料气动隔膜泵
产品名称:QBY-S工程塑料气动隔膜泵
产品型号:QBY-10SF,QBY-15SF,QBY-25SF,QBY-40SF,QBY-50SF,QBY-65SF
所属系列:上海
最新报价:0.0000
更新时间:2013-02-21
上一个产品:
下一个产品:QBY-L铝合金气动隔膜泵

QBY-S工程塑料气动隔膜泵 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项
QBY系列工程塑料气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。唐玛公司共有八种规格直径:φ10mm(3/8’)、φ15mm(1/2’)、φ25mm(1’)、φ40mm(11/2’)、φ50mm(2’)、φ65mm(21/2’)、φ80mm(3’)、φ100mm(4’)。四种材质:铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。   该泵自1986年投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。
 1、 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
 2、 泵吸油漆、树胶、颜料。
 3、 粘合剂和胶水、全部种类可用泵吸取。
 4、 各种瓦、瓷、砖器及陶器釉浆。
 5、 油井钻好后,用泵吸沉积物及灌浆。
 6、 泵吸各种乳剂和填料。
 7、 泵吸各种污水。
 8、 用泵为油轮,驳船清仓吸取仓内污水。
 9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
 10、 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
 11、 各种橡胶浆。
 12、 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
 13、 各种剧毒、易燃、易挥发液体。
 14、 各种强酸、强碱、强腐蚀液体。
 15、 各种高温液体最高可耐150℃。
 16、 作为各种固体液分离设备和前级送压装置。


1
进 气 口
4
圆 球
7
连 杆
10
泵进口
2
配气阀体
5
球 座
8
连杆铜套
11
排气口
3
配 气 阀
6
隔 膜
9
中间支架



型号
流量
m3/h
扬程
m
出口压力
kgf/cm2
吸程
m
最大允许
通过颗粒
φ(mn)
最大供气压
Kgf/cm2
最大空气
消耗量
m3/min
QBY-10
0~0.8
0~50
6
5
1
7
0.3
QBY-15
0~1
0~50
6
5
1
7
0.3
QBY-25
0~2.4
0~50
6
7
2.5
7
0.6
QBY-40
0~8
0~50
6
7
4.5
7
0.6
QBY-50
0~12
0~50
6
7
8
7
0.9
QBY-65
0~16
0~50
6
7
8
7
0.9
QBY-80
0~24
0~50
6
7
10
7
1.5
QBY-100
0~30
0~50
6
7
10
7
1.5

QBY型工程塑料隔膜泵安装尺寸


型号
A
B
C
D
H
H1
H2
Φ
底肢
螺栓
泵进口尺寸
泵出口尺寸
进气口
外径
重量
(kg)
QBY-10
140
-
180
150
225
18
200
-
Φ8
3/8’(丝扣)
3/8’(丝扣)
8
7
QBY-15
140
-
180
150
225
18
200
-
Φ8
1/2’(丝扣)
1/2’(丝扣)
8
7
QBY-25
220
170
365
200
480
45
460
-
Φ10
1’(丝扣)
1’(丝扣)
10
20
QBY-40
220
170
365
250
480
45
460
-
Φ10
11/2’(丝扣)
11/4’(丝扣)
10
24
QBY-50
340
230
570
340
740
80
700
110
Φ12
2’(法兰)
2’(法兰)
14
50
QBY-65
340
230
570
340
740
80
700
110
Φ12
21/2’(法兰)
21/2’(法兰)
14
56
QBY-80
360
240
600
450
900
105
860
175
Φ14
3’(法兰)
3’(法兰)
16
70
QBY-100
360
240
600
450
930
105
860
750
Φ14
4’(法兰)
4’(法兰)
16
78

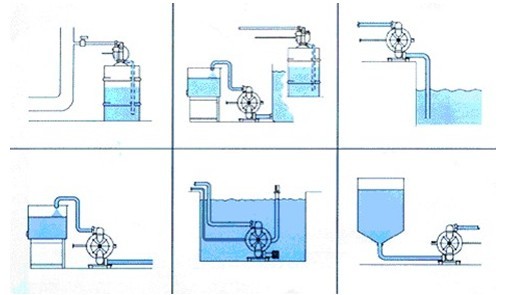

 QBY型工程塑料隔膜泵安装图

    1、 吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
    2、 吸油漆、树胶、颜料。
    3、 粘合剂和胶水、全部种类可用泵吸取。
    4、 各种瓦、瓷、砖器及陶器釉浆。
    5、 油井钻好后,用吸沉积物及灌浆。
    6、 吸各种乳剂和填料。
    7、 吸各种污水。
    8、 用为油轮,驳船清仓吸取仓内污水。
    9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
    10、 吸矿井、坑道、隧道、选矿、矿渣中的积水。吸水泥灌浆及灰浆。
    11、 各种橡胶浆。
    12、 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
    13、 各种剧毒、易燃、易挥发液体。
    14、 各种强酸、强碱、强腐蚀液体。
    15、 各种高温液体最高可耐150℃。
    16、 作为各种固体液分离设备和前级送压装置。

QBY型工程塑料隔膜泵结构图


1
进 气 口
4
圆 球
7
连 杆
10
泵进口
2
配气阀体
5
球 座
8
连杆铜套
11
排气口
3
配 气 阀
6
隔 膜
9
中间支架



QBY型工程塑料隔膜泵安装尺寸



型号
A
B
C
D
H
H1
H2
Φ
底肢
螺栓
泵进口尺寸
泵出口尺寸
进气口
外径
重量
(kg)
QBY-10
140
-
180
150
225
18
200
-
Φ8
3/8’(丝扣)
3/8’(丝扣)
8
7
QBY-15
140
-
180
150
225
18
200
-
Φ8
1/2’(丝扣)
1/2’(丝扣)
8
7
QBY-25
220
170
365
200
480
45
460
-
Φ10
1’(丝扣)
1’(丝扣)
10
20
QBY-40
220
170
365
250
480
45
460
-
Φ10
11/2’(丝扣)
11/4’(丝扣)
10
24
QBY-50
340
230
570
340
740
80
700
110
Φ12
2’(法兰)
2’(法兰)
14
50
QBY-65
340
230
570
340
740
80
700
110
Φ12
21/2’(法兰)
21/2’(法兰)
14
56
QBY-80
360
240
600
450
900
105
860
175
Φ14
3’(法兰)
3’(法兰)
16
70
QBY-100
360
240
600
450
930
105
860
750
Φ14
4’(法兰)
4’(法兰)
16
78

QBY型工程塑料隔膜泵安装图

QBY型工程塑料隔膜泵安装图
