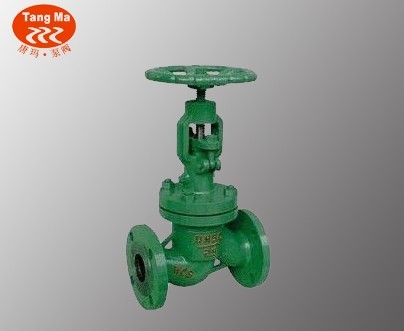

NKJ41H真空截止阀

NKJ41H真空截止阀
产品名称:NKJ41H真空截止阀
产品型号:NKJ41H
所属系列:上海
最新报价:0.0000
更新时间:2013-03-12
上一个产品:NKZ41H铸钢真空闸阀
下一个产品:Z741H/W液动法兰闸阀

NKJ41H真空截止阀 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项



NKJ41H真空截止阀产品概述
该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起
真空隔离密封作用。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
NKJ41H真空截止阀真空截止阀特点及优点
本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
结构简单、紧凑、检修方便,使用寿命长。
阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
NKJ41H真空截止阀真空铸钢截止阀设计与制造标准
设计与制造: GB/T12235 、API
法兰尺寸: JB/T79、GB/T9113
压力温度: ASME B1 6.34、 GB/T9131
结构长度: GB/T12221
对焊连接尺寸: ASME B1 6.25、GB/T12224
检验与试验: GB/T13927、JB/T9092
NKJ41H真空截止阀压力试验
公称压力
PN (MPa)
强度试验
水密封/上密封试验
气密封试验
1.5* PN (MPa)
1.1* PN (MPa)
0.5-0.7 (MPa)
1.6
2.4
1.8
0.6 MPa
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1
10.0
15.0
11.0
NKJ41H真空截止阀的材料明细表
序号
零件名称
碳钢系列
不锈钢系列
合金钢系列
1
阀体
WCB
CF8
WC6
2
阀瓣
A105
F304
F11
3
阀杆
1Cr13
0Cr18Ni9(304)
25Cr2Mo1VA(38CrMoA)
4
密封垫片
柔性石墨+SS304
5
阀盖
WCB
CF8
WC6
6
双头螺柱
35CrMoA
0Cr18Ni9(304)
25Cr2MoV
7
六角螺母
35#
0Cr18Ni9(304)
35Cr2MoA
8
填料
柔性石墨
柔性石墨/PTFE
柔性石墨
9
销轴
35#
0Cr18Ni9(304)
1Cr13
10
活结螺栓
35CrMoA
0Cr18Ni9(304)
35
11
螺母
35#
0Cr18Ni9(304)
35Cr2MoA
12
填料压套
1Cr13
0Cr18Ni9(304)
1Cr13
13
填料压板
WCB
CF8
WCB
14
阀杆螺母
ZCuAI110Fe3
ZCuAI110Fe3
ZCuAI110Fe3
15
压盖
35
0Cr18Ni9(304)
35
16
真空螺钉
25#
25#
25#
17
手轮
QT400-17
QT400-17
QT400-17
18
手轮螺母
35#
:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
NKJ41H真空截止阀主要安装尺寸及重量:(单位:mm)
GB 1.6 MPa
DN
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
200
218
258
275
280
330
350
400
400
415
460
510
710
830
925
1250
1380
D0
120
120
140
160
180
200
240
280
320
360
360
400
400
500
600
800
800
Wt(Kg)
4.9
5.3
7.0
7.4
8.5
12.5
16
25
29
33
79
95
180
440
650
750
1150
GB 2.5 MPa
DN
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
200
218
258
275
280
330
350
400
400
415
460
510
710
830
925
1250
1380
D0
120
120
140
160
180
200
240
280
320
360
360
400
400
500
600
800
800
Wt(Kg)
4.9
5.3
7.0
7.4
8.5
12.5
16
25
29
33
79
95
180
440
650
750
1150
