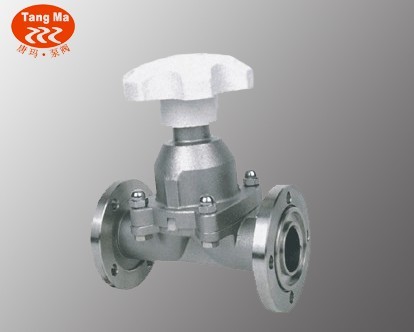

GM高真空隔膜阀

GM高真空隔膜阀
产品名称:GM高真空隔膜阀
产品型号:GM
所属系列:上海
最新报价:0.0000
更新时间:2013-03-11
上一个产品:GD手动高真空挡板阀
下一个产品:DDC-JQ电磁高真空带充气阀

GM高真空隔膜阀 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项



GM高真空隔膜阀概述
GM型高真空(压力)隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

GM高真空隔膜阀主要技术性能
阀门漏率:
 ≤1.3×10-4Pa.L/S.
 适用温度:
 -25~+80℃(丁腈橡胶)
 -30~+150℃(氟橡胶)
 适用范围:乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域
 连接型式
 使用压力范围(Pa)
 活套法兰(GB6070、JB919)
 0.6×106~1.3×10-4
 焊接法兰(GB6070、JB919)
 1.6×106~1.3×10-4
 快卸法兰(GB4982)
 0.1×106~1.3×10-4
 螺纹连接
 1.6×106~1.3×10-4

GM高真空隔膜阀主要零件材料
阀体、阀板、阀杆:不锈钢
隔膜:硅橡胶、氟橡胶

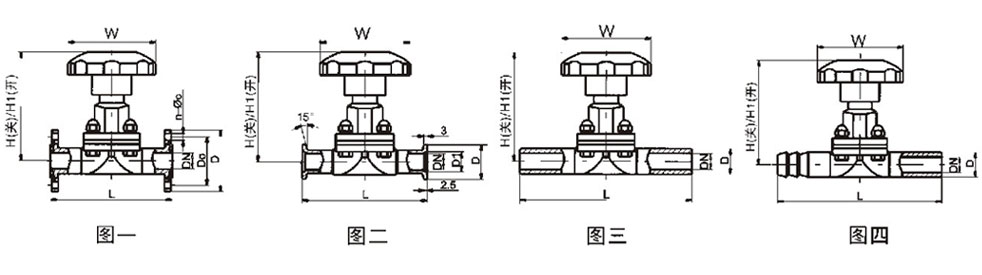

GM高真空隔膜阀外形及连接尺寸
GM高真空隔膜阀活套法兰连接(GB6070)(图一)

型号
DN
Do
D
n-φc
W
H/H1
L
GM-10
10
40
55
4-φ6.6
65
89/99
75
GM-16
16
45
60
4-φ6.6
80
89/99
108
GM-20
20
50
65
4-φ6.6
80
91/102
118
GM-25
25
55
70
4-φ6.6
80
110/123
120
GM-32
32
70
90
4-φ9
80
129/138
146
GM-40
40
80
100
4-φ9
120
139/159
150
GM-50
50
90
110
4-φ9
120
159/186
180
GM高真空隔膜阀快卸法兰连接(GB4982)(图二)

型号
DN
D1
D
W
H/H1
L
GM-10
10
12.2
30
65
89/99
75
GM-16
16
17.2
30
80
89/99
108
GM-20
20
26.2
40
80
91/102
118
GM-25
25
26.2
40
80
110/123
120
GM-32
32
34.2
55
80
129/138
146
GM-40
40
41.2
55
120
139/159
150
GM-50
50
52.2
75
120
159/186
180
GM高真空隔膜阀I型焊接管连接(图三)

型号
DN
D
W
H/H1
L
GM-10
10
17
65
89/99
75
GM-25
25
32
80
110/123
120
GM-40
40
45
120
139/159
150
GM-50
50
57
120
159/186
180
GM高真空隔膜阀II型焊接管连接(图四)

型号
DN
D
W
H/H1
L
GM-10
10
17
65
89/99
75
GM-25
25
32
80
110/123
120
GM-40
40
45
120
139/159
150
GM-50
50
57
120
159/186
180
