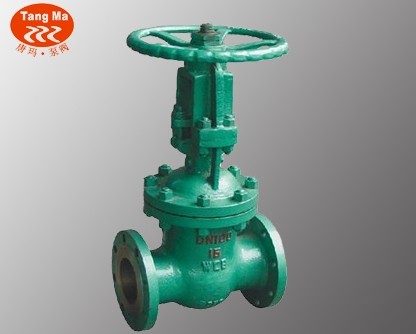

NKZ41H铸钢真空闸阀概述:
真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
NKZ41H铸钢真空闸阀特点及优点
设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
选材考究,符全国内外相关标准,材料的全面质量高。
密封副配对先进合理,提高了密封性能,使用寿命长
采用中法兰螺栓连接,支管两端为法兰连接或对焊连接,维修方便,密封可靠,性能优良。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
填料压盖和压套分体设计,保证阀杆的同心度。合理的填料函设计,确保阀门没有外漏,符合环保要求。
NKZ41H铸钢真空闸阀设计与制造标准:
设计与制造:GB/T12234、API600
法兰尺寸:JB/T79/GB/T9113
压力温度:ANSI/B16.34 、GBT9131
结构长度:GB/T12221GB/T15188.1
对焊连接尺寸:ANSI B16.25 、GB/T12224
检验与试验:JB/T9092 、GB/T13927
NKZ41H铸钢真空闸阀压力试验
公称压力
PN (MPa)
|
强度试验
|
水密封/上密封试验
|
气密封试验
|
1.5* PN (MPa)
|
1.1* PN (MPa)
|
0.5-0.7 (MPa)
|
1.6
|
2.4
|
1.8
|
0.6 MPa
|
2.5
|
3.8
|
2.8
|
4.0
|
6.0
|
4.4
|
6.4
|
9.6
|
7.1
|
10.0
|
15.0
|
11.0
|
真空铸钢闸阀的材料明细表
序号
|
零件名称
|
碳钢系列
|
不锈钢系列
|
合金钢系列
|
1
|
阀体
|
WCB
|
CF8
|
WC6
|
2
|
闸板
|
WCB
|
CF8
|
WC6
|
3
|
阀杆
|
1Cr13
|
0Cr18Ni9(304)
|
25Cr2Mo1VA(F22)
|
4
|
密封垫片
|
柔性石墨+SS304
|
5
|
阀盖
|
WCB
|
CF8
|
WC6
|
6
|
双头螺柱
|
35CrMoA
|
0Cr18Ni9(304)
|
25Cr2MoV
|
7
|
六角螺母
|
35#
|
0Cr18Ni9(304)
|
35Cr2MoA
|
8
|
上密封座
|
1Cr13
|
0Cr18Ni9(304)
|
0Cr18Ni9(F304)
|
9
|
填料
|
柔性石墨
|
10
|
销轴
|
35#
|
0Cr18Ni9(304)
|
1Cr13
|
11
|
活结螺栓
|
35CrMoA
|
0Cr18Ni9(304)
|
35
|
12
|
螺母
|
35#
|
0Cr18Ni9(304)
|
35Cr2MoA
|
13
|
填料压套
|
1Cr13
|
0Cr18Ni9(304)
|
1Cr13
|
14
|
填料压板
|
WCB
|
CF8
|
WCB
|
15
|
阀杆螺母
|
ZCuAI110Fe3
|
ZCuAI110Fe3
|
ZCuAI110Fe3
|
16
|
压盖
|
35
|
0Cr18Ni9(304)
|
35
|
17
|
真空螺钉
|
25
|
25
|
25
|
18
|
手轮
|
QT400-17
|
QT400-17
|
QT400-17
|
19
|
手轮螺母
|
35#
|
注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
NKZ41H铸钢真空闸阀安装尺寸与重量
GB 1.6MPa
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
L
|
250
|
265
|
280
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
900
|
1000
|
H (开)
|
415
|
450
|
530
|
620
|
850
|
1035
|
1245
|
1450
|
1475
|
1885
|
2010
|
2180
|
2345
|
2700
|
2850
|
H1(配DZW)
|
620
|
715
|
765
|
840
|
875
|
1015
|
1135
|
1375
|
1485
|
1890
|
1990
|
2040
|
2285
|
2345
|
2680
|
D0
|
240
|
240
|
280
|
300
|
350
|
400
|
450
|
500
|
500
|
600
|
700
|
750
|
800
|
850
|
950
|
Wt/(Kg)
|
22
|
30
|
44
|
47
|
96
|
160
|
228
|
300
|
388
|
566
|
900
|
1195
|
1450
|
2100
|
2620
|
GB 2.5MPa
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
250
|
265
|
280
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
H (开)
|
415
|
450
|
530
|
620
|
850
|
1035
|
1245
|
1450
|
1475
|
1885
|
2010
|
2180
|
2345
|
H1(配DZW)
|
620
|
715
|
765
|
840
|
1015
|
1135
|
1375
|
1485
|
1485
|
1920
|
1990
|
2040
|
280
|
D0
|
240
|
240
|
280
|
320
|
400
|
400
|
450
|
500
|
500
|
600
|
700
|
700
|
800
|
Wt(Kg)
|
23
|
32
|
46
|
67
|
112
|
218
|
290
|
324
|
430
|
650
|
1010
|
1250
|
1525
|
GB 4.0MPa
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
250
|
280
|
310
|
350
|
450
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
1350
|
H (开)
|
415
|
450
|
565
|
590
|
885
|
1065
|
1250
|
1530
|
1675
|
1900
|
2060
|
2250
|
2575
|
D0
|
240
|
240
|
280
|
320
|
400
|
500
|
550
|
640
|
640
|
750
|
750
|
800
|
900
|
Wt/RF(Kg)
|
28
|
35
|
47
|
68
|
150
|
235
|
374
|
550
|
680
|
905
|
|
|
|
GB 6.4MPa
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
250
|
280
|
310
|
350
|
450
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
1350
|
H (开)
|
505
|
545
|
605
|
665
|
980
|
1120
|
1330
|
1680
|
1730
|
1980
|
2130
|
2500
|
2660
|
D0
|
280
|
280
|
320
|
400
|
450
|
55
|
550
|
640
|
750
|
800
|
900
|
900
|
1000
|
Wt/(Kg)
|
44
|
64
|
84
|
119
|
266
|
388
|
500
|
550
|
-
|
-
|
-
|
-
|
-
|
GB 10.0MPa
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
L
|
250
|
280
|
310
|
350
|
450
|
550
|
650
|
750
|
H (开)
|
505
|
545
|
605
|
665
|
980
|
1320
|
1580
|
1810
|
D0
|
280
|
280
|
320
|
400
|
450
|
550
|
550
|
640
|
Wt/(Kg)
|
48
|
65
|
85
|
120
|
268
|
446
|
535
|
670
|
