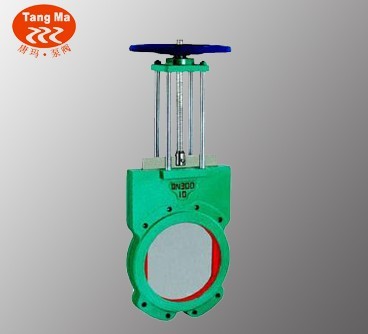

Z73X铸铁手动浆液阀概述
Z73X铸铁手动浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
Z73X铸铁手动浆液阀特点
1、结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔和石墨填料,密封可靠,操作轻便灵活
4、驱动方式为手动型式
Z73X铸铁手动浆液阀引用标准
设计制造:JB/T 8691-98
结构长度:GB/T 15188.2-94
法兰连接尺寸:GB/T 9113-2000
阀门检查和试验:GB/T 13927-92
Z73X铸铁手动浆液阀性能材料
型号
|
Z73X-2.5
|
Z73X-6
|
Z73X-10
|
Z73X-16
|
工作压力(MPa)
|
0.25
|
0.6
|
1.0
|
1.6
|
适用介质
|
煤浆、糠浆、纸浆、泥浆、污水、矿渣等
|
适用温度(℃)
|
≤120
|
材料
|
阀体
|
灰铸铁
|
闸板
|
铬镍钛不锈钢
|
阀体密封圈
|
合成橡胶或聚四氟乙烯
|
阀杆
|
铬不锈钢
|
支架
|
碳素钢
|
填料
|
聚四氟乙烯
|

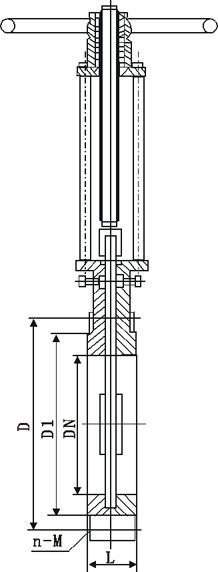

Z73X铸铁手动浆液阀连接尺寸
公称通径DN
|
L
|
D
|
D1
|
D0
|
H
|
n-M
|
PN6
|
PN10
|
50
|
48
|
48
|
125
|
100
|
180
|
295
|
4-M16
|
65
|
48
|
48
|
145
|
120
|
180
|
305
|
4-M16
|
80
|
50
|
50
|
160
|
135
|
220
|
330
|
8-M16
|
100
|
50
|
50
|
180
|
155
|
220
|
380
|
8-M16
|
125
|
50
|
50
|
210
|
185
|
240
|
415
|
8-M16
|
150
|
60
|
60
|
240
|
210
|
280
|
490
|
8-M20
|
200
|
60
|
60
|
295
|
265
|
280
|
550
|
8-M20
|
250
|
70
|
70
|
350
|
320
|
360
|
693
|
12-M20
|
300
|
80
|
80
|
400
|
368
|
400
|
796
|
12-M20
|
350
|
80
|
90
|
460
|
428
|
400
|
895
|
16-M20
|
400
|
90
|
120
|
515
|
482
|
500
|
1004
|
16-M22
|
450
|
90
|
120
|
565
|
532
|
500
|
1110
|
20-M22
|
500
|
90
|
130
|
620
|
585
|
600
|
1210
|
20-M22
|
600
|
140
|
140
|
725
|
685
|
700
|
1460
|
20-M27
|
700
|
140
|
140
|
840
|
800
|
800
|
1680
|
24-M27
|
800
|
190
|
190
|
950
|
905
|
800
|
1910
|
24-M30
|
900
|
203
|
203
|
1050
|
1005
|
800
|
2130
|
28-M30
|
1000
|
216
|
216
|
1160
|
1115
|
800
|
2350
|
28-M30
|
1200
|
254
|
254
|
1380
|
1325
|
800
|
2650
|
32-M30
|
