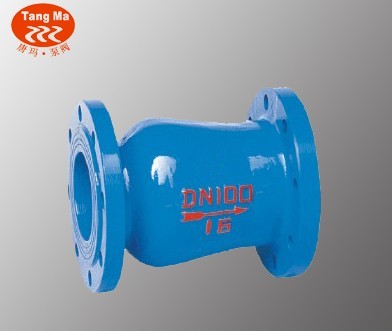

H42T/DRVZ静音止回阀概述
H42T/DRVZ静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
H42T/DRVZ静音止回阀主要技术参数
|
型号
|
DRVZ/T-10
|
DRVZ/T-16
|
DRVZ/T-25Q
|
|
公称压力
|
PN1.0MPa
|
PN1.5MPa
|
PN2.5MPa
|
|
公称通径
|
DN50～DN300(mm)
|
|
最高工作压力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
密封试验压力
|
1.1MPa
|
1.76MPa
|
2.75MPa
|
|
壳体试验压务
|
1.5MPa
|
2.4MPa
|
3.75MPa
|
H42T/DRVZ静音止回阀主要零部件
|
零件名称
|
材料
|
|
阀体、导流体
|
灰铸铁、球墨铸铁、铸钢
|
|
阀座、轴瓦、阀瓣、轴
|
青铜或铬不锈钢
|
|
弹簧
|
不锈钢
|

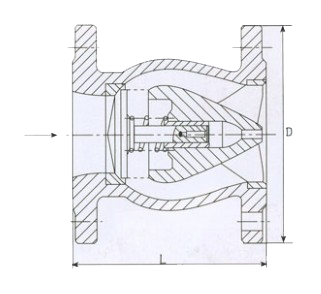

H42T/DRVZ静音止回阀主要连接尺寸
|
公称通径(mm)
|
L(mm)
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
240
|
|
125
|
300
|
|
150
|
350
|
|
200
|
450
|
|
250
|
500
|
|
300
|
550
|
|
350
|
575
|
|
400
|
600
|
|
450
|
650
|
|
500
|
700
|
