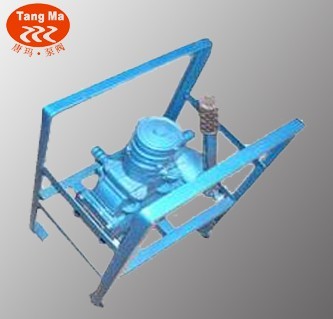

ZH-100A手摇计量加油泵结构紧凑，具有体积小重量轻、移动方便、操作简单，只需一人用手往复摇动手柄，即可连续出油、本泵配置立式YL-25型25mm计量表（指针可回零），可用配置的1寸加油枪在皮管出口处起开关作用，避免停止工作时皮管内积油料的浪费。
1、进出口径25mm（胶管内径25mm） 2、计量表误差 ±2%
3、最大压力2Kg/cm2 4、活塞行程90mm
5、活塞直径100mm 6、允许扬程15~20米
7、允许吸程4-5米 8、往复次数35-45次/分
9、流量35-55升/分 10、整机重量 27公斤
油表是一种速度式仪表,它是籍助于流经管道内流体的速度产生动能,液体经过翼轮盒时,推动翼轮旋转;其转这与流速成正比、经过翼轮轴上的齿轮、传动到减速机构,然后传到记录装置,表针即在标度盘上指示出流量总和值。
|
口径（mm）
|
流量（L/min）
|
吸程（m）
|
扬程（m）
|
计量精度
|
|
25
|
40-65
|
4-5
|
20-25
|
±1%
|
|
故障
|
原因
|
解决办法
|
|
不出油
|
进管漏气、堵塞
|
检查进管
|
|
三脚阀倒置、磨损
|
拆下油表将阀照原位装上、更换
|
|
活塞环磨损
|
更换活塞环
|
|
出油数据部符
|
流量表精度降低
|
拧开调节器进行调节或更换
|
适用于各地中小型油库、加油站、农机站、企业厂矿、车队、车辆船舶、机场等单位
