RY型导热油泵产品概述
RY型导热油泵吸取国内外各类先进热油循环泵的特点研制,在我国载热体加热系统中行到广泛的使用，具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，已经进入石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤380度，是一种理想的热油循环泵。
RY型导热油泵是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
RY系列热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用、性能好，使用可靠。
RY系列热油泵，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐腐蚀性好的硬质合金材料，保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍耐腐蚀性能极强。

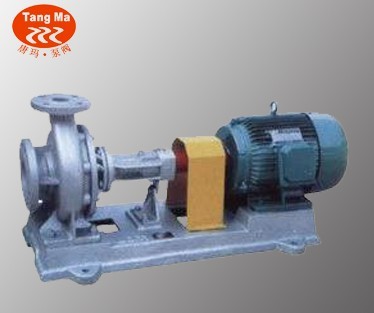

RY型导热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。高温导热油泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。
主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
该高温热油泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。
化学工业 聚合、缩合、蒸馏、蒸发、熔融
油脂工业 油脂分解、脱臭、脂肪酸蒸馏、加氢反应、脂化
石化工业 合成、蒸馏、精馏、储罐加热、重油加热、保温
橡胶、塑料工业 热压、压延、挤压、硫化成型、人造皮革加工
印染、纺织工业 热定型、干燥、焙烘
纤维工业 聚合反应、熔融纺纱、纤维加工、热固、涂装
木材工业 人造纤维板、刨花板、层压板成型、木材干燥
食品、制药工业 食品烘烤
印刷、造纸工业 波纹加工、油墨生产、纸张加工
建筑工业 防水材料和油耗生产
空调工业 暖气热源
其他用途 ≤370℃的焙烘、蒸化、定型、熔融、干燥、脱水
|
泵型号
|
流量
m3/h
|
扬程
m
|
转速 n
r/min
|
功率 kw
|
效率η
%
|
|
|
轴功率
|
配用功率
|
|
20-20-100
|
1
|
10
|
2800
|
0.09
|
0.37
|
26
|
AO2-7112
|
|
20-20-125
|
1.5
|
22
|
2800
|
0.22
|
0.75
|
30
|
801
|
|
40-25-160
|
10
|
28
|
2900
|
1.72
|
2.2
|
45
|
90L
|
|
25-25-160
|
3
|
27
|
2900
|
0.53
|
1.5
|
30
|
90S
|
|
32-32-160
|
6
|
28
|
2900
|
0.85
|
1.5
|
50
|
90S
|
|
50-32-160
|
12.5
|
30
|
2900
|
1.90
|
3.0
|
57
|
100L
|
|
50-32-200
|
18
|
40
|
2900
|
3.92
|
5.5
|
50
|
132Sl
|
|
50-32-200A
|
16
|
32
|
2900
|
3.35
|
4
|
42
|
112M
|
|
50-32-250
|
12.5
|
80
|
2900
|
6.2
|
11
|
44
|
160Ml
|
|
65-50-160
|
20
|
32
|
2900
|
3.17
|
5.5
|
55
|
132S1
|
|
65-40-200
|
30
|
48
|
2900
|
6.3
|
7.5
|
62
|
132S2
|
|
65-40-200A
|
25
|
35
|
2900
|
4.0
|
5.5
|
59
|
132S1
|
|
65-40-250
|
25
|
80
|
2900
|
10.3
|
15
|
53
|
160M2
|
|
65-40-250A
|
20
|
51
|
2900
|
5.67
|
7.5
|
49
|
132S2
|
|
65-40-315
|
25
|
125
|
2900
|
18.9
|
30
|
45
|
200L1
|
|
65-40-315A
|
22.5
|
100
|
2900
|
15.3
|
22
|
40
|
180M
|
|
80-50-200
|
50
|
50
|
2900
|
9.7
|
15
|
70
|
160M2
|
|
80-50-200A
|
45
|
40
|
2900
|
7.8
|
11
|
63
|
160M1
|
|
80-50-200B
|
40
|
32
|
2900
|
6.37
|
7.5
|
55
|
132S2
|
|
80-50-250
|
50
|
80
|
2900
|
17.1
|
22
|
58
|
180M
|
|
80-50-250A
|
43
|
60
|
2900
|
12.8
|
15
|
55
|
160M2
|
|
80-50-315
|
50
|
125
|
2900
|
30.4
|
45
|
56
|
225M
|
|
80-50-315A
|
45
|
100
|
2900
|
23.6
|
30
|
52
|
200L1
|
|
100-65-200
|
100
|
50
|
2900
|
18.4
|
22
|
74
|
180M
|
|
100-65-200A
|
94
|
44
|
2900
|
16
|
22
|
70
|
180M
|
|
100-65-200B
|
87
|
38
|
2900
|
13.8
|
15
|
65
|
160M2
|
|
100-65-200C
|
80
|
32
|
2900
|
11.8
|
15
|
59
|
160M2
|
|
100-65-250
|
100
|
80
|
2900
|
32.06
|
37
|
68
|
200L2
|
|
100-65-250A
|
95
|
72
|
2900
|
29
|
37
|
64
|
200L2
|
|
100-65-250B
|
90
|
65
|
2900
|
26.2
|
30
|
61
|
200L1
|
|
100-65-250C
|
85
|
50
|
2900
|
20.3
|
30
|
57
|
200L1
|
|
100-65-315
|
100
|
125
|
2900
|
50.06
|
75
|
68
|
280S
|
|
100-65-315A
|
95
|
113
|
2900
|
45.23
|
55
|
64.63
|
250M
|
|
100-65-315B
|
90
|
100
|
2900
|
40.5
|
55
|
60.50
|
250M
|
|
100-65-315C
|
82
|
84
|
2900
|
34.76
|
45
|
54
|
225M
|
|
125-100-200
|
200
|
50
|
2900
|
35.4
|
45
|
77
|
225M
|
|
125-100-200A
|
178
|
40
|
2900
|
26.6
|
37
|
73
|
200L2
|
|
125-100-250
|
200
|
70
|
2900
|
47
|
55
|
80
|
250M
|
|
125-100-250A
|
190
|
63
|
2900
|
41.6
|
55
|
78
|
250M
|
|
125-100-250B
|
180
|
57
|
2900
|
37.9
|
45
|
74
|
225M
|
|
125-100-250C
|
170
|
51
|
2900
|
32.15
|
45
|
72
|
225M
|
|
125-100-250D
|
150
|
70
|
2900
|
40
|
45
|
70
|
225M
|
|
150-150-200
|
350
|
50
|
2900
|
60
|
75
|
80
|
280S
|
|
150-150-200A
|
313
|
40
|
2900
|
45
|
55
|
76
|
250M
|
|
200-150-400
|
350
|
50
|
1450
|
61.8
|
75
|
78
|
280S
|
|
200-150-400A
|
330
|
45
|
1450
|
52.8
|
75
|
77
|
280S
|
|
250-200-400
|
500
|
50
|
1480
|
86.2
|
110
|
79
|
315S
|
|
250-200-500
|
500
|
80
|
1480
|
136
|
160
|
76.5
|
315M
|
|
250-200-500A
|
400
|
50
|
1480
|
75
|
90
|
73
|
280M
|
石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域
