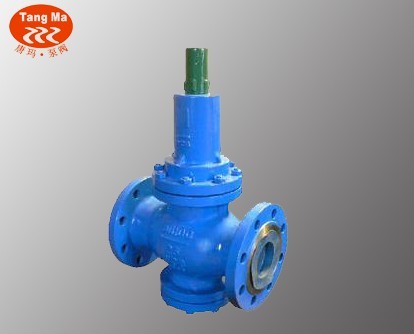

Y42X弹簧薄膜式减压阀介绍
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
Y42X弹簧薄膜式减压阀主要技术参数和性能指标
|
公称压力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
壳体试验压力(Mpa)*
|
1.5
|
2.4
|
3.75
|
|
密封试验压力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
最高进口压力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
出口压力范围(Mpa)
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
|
压力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12244-1989
|
|
渗漏量
|
0
|
|
工作温度
|
0℃-80℃
|
壳体试验不包括膜片、阀盖
Y42X弹簧薄膜式减压阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体阀盖底盖
|
WCB
|
|
阀座
|
2Cr13
|
|
阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
缸套
|
2Cr13/25(镀硬铬)
|
|
活塞
|
2Cr13
|
|
O型圈
|
丁腈橡胶
|
|
密封圈
|
丁腈橡胶
|
|
膜片
|
夹织物丁腈橡胶
|
|
调节弹簧
|
60Si2Mn
|
Y42X弹簧薄膜式减压阀外形尺寸(PN1.0-2.5) 单位：mm
|
公称通径DN
|
外形尺寸
|
|
L
|
H
|
Hl
|
|
15
|
160
|
225
|
90
|
|
20
|
160
|
265
|
98
|
|
25
|
180
|
265
|
110
|
|
32
|
200
|
265
|
110
|
|
40
|
220
|
320
|
125
|
|
50
|
250
|
320
|
125
|
|
65
|
280
|
325
|
130
|
|
80
|
310
|
385
|
160
|
|
100
|
350
|
385
|
170
|
|
125
|
400
|
430
|
200
|
|
150
|
450
|
430
|
210
|
|
200
|
500
|
560
|
240
|
|
250
|
650
|
690
|
290
|
|
300
|
800
|
800
|
335
|
|
350
|
850
|
880
|
375
|
|
400
|
900
|
980
|
405
|
|
450
|
900
|
1100
|
455
|
|
500
|
950
|
1130
|
465
|
