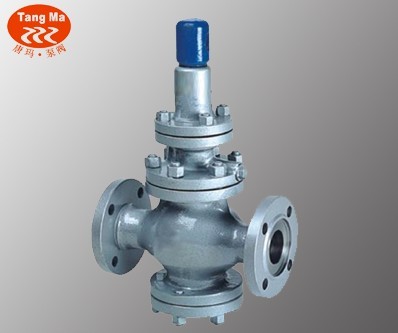

Y43H先导活塞式蒸汽减压阀概述
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，超减压稳压作用。
Y43H先导活塞式蒸汽减压阀主要技术参数和性能指标
|
公称压力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
壳化试验压力（MPa）
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封试验压力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
最高进口压力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口压力范围（MPa）
|
1.0-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-35
|
0.5-45
|
|
压力特性偏差（MPa）△P2P
|
GB12246-1989
|
|
流量特性偏差（MPa）△P2G
|
GB12246-1989
|
|
最小压差（MPa）
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|
渗漏量
|
GB12245-1989
|
壳体试验不包括膜片、顶盖。
Y43H先导活塞式蒸汽减压阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体阀盖底盖
|
WCB
|
|
阀座阀盘
|
2Cr13
|
|
缸套
|
2Cr13/铜合金
|
|
活塞
|
合金铸铁
|
|
导阀座导阀杆
|
2Cr13
|
|
主阀弹簧
|
1Cr18Ni9Ti
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si12Mn
|
Y43H先导活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm
|
公称通径
DN
|
外形尺寸
|
|
L
|
H
|
Hl
|
|
1.6/2.5MPa
|
4.0MPa
|
|
15
|
160
|
180
|
295
|
90
|
|
20
|
160
|
180
|
330
|
98
|
|
25
|
180
|
200
|
330
|
110
|
|
32
|
200
|
220
|
330
|
110
|
|
40
|
220
|
240
|
345
|
125
|
|
50
|
250
|
270
|
345
|
125
|
|
65
|
280
|
300
|
350
|
130
|
|
80
|
310
|
330
|
385
|
160
|
|
100
|
350
|
380
|
385
|
170
|
|
125
|
400
|
450
|
400
|
200
|
|
150
|
450
|
500
|
415
|
210
|
|
200
|
500
|
550
|
475
|
240
|
|
250
|
650
|
525
|
290
|
|
300
|
800
|
580
|
335
|
|
350
|
850
|
620
|
375
|
|
400
|
900
|
660
|
405
|
|
450
|
900
|
730
|
455
|
|
500
|
950
|
750
|
465
|
Y43H先导活塞式蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm
|
公称通径
DN
|
外形尺寸
|
|
L
|
H
|
Hl
|
|
6.4MPa
|
10.0/16.0MPa
|
|
15
|
180
|
180
|
305
|
105
|
|
20
|
180
|
200
|
340
|
105
|
|
25
|
200
|
220
|
340
|
120
|
|
32
|
220
|
230
|
340
|
120
|
|
40
|
240
|
240
|
355
|
135
|
|
50
|
270
|
300
|
355
|
135
|
|
65
|
300
|
340
|
360
|
140
|
|
80
|
330
|
360
|
395
|
17
|
|
100
|
380
|
400
|
185
|
|
125
|
450
|
415
|
215
|
|
150
|
500
|
430
|
225
|
|
200
|
550
|
495
|
260
|
|
250
|
650
|
545
|
310
|
|
300
|
800
|
600
|
355
|
|
350
|
850
|
640
|
395
|
|
400
|
900
|
690
|
435
|
|
500
|
950
|
|
780
|
495
|
