您现在所在的位置:首 页 >> 产品展示 >> 衬胶阀门 >> D341J蜗抡转动法兰衬胶蝶阀

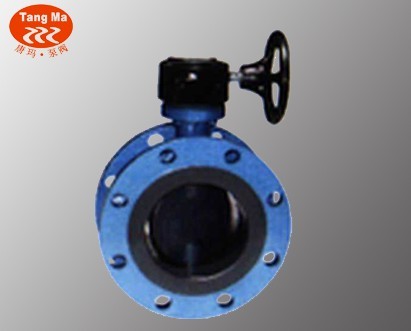

D341J蜗抡转动法兰衬胶蝶阀

D341J蜗抡转动法兰衬胶蝶阀
产品名称:D341J蜗抡转动法兰衬胶蝶阀
产品型号:D341J
所属系列:上海
最新报价:0.0000
更新时间:2013-03-12
上一个产品:J41J衬胶截止阀
下一个产品:D71J手动对夹式衬胶蝶阀

D341J蜗抡转动法兰衬胶蝶阀 详细资料:
  • 产品概述
  • 适用范围
  • 结构说明
  • 安装使用
  • 注意事项



D341J蜗抡转动法兰衬胶蝶阀产品用途
本产品是我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

D341J蜗抡转动法兰衬胶蝶阀产品特点
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2
、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3
、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4
、蝶板采用框架结构,强度高,过流面积大,流阻小。
5
、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6
、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7
、本阀结构独特,操作灵活,省力,方便。

D341J蜗抡转动法兰衬胶蝶阀用途
密封圈材料代号
适用温度
适用介质
NR
≤85
水、空气、酸碱类
CR
≤85
水、煤气、酸碱类
NBR
≤100
水、油品
CPDM
≤120
水、蒸汽、一般酸碱类
FKM
≤150
水、蒸汽、强酸碱类

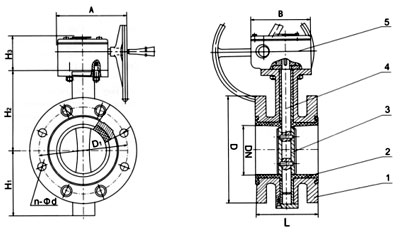

D341J蜗抡转动法兰衬胶蝶阀主要尺寸参数及重量
公称通径DN
L
mm
D
mm
D1
mm
n-dmm
H1
mm
H2
mm
重量
KG
PN1.6
PN1.6
50
108
165
125
4-18
4-18
91
120
8
65
112
185
145
4-18
4-18
104
140
11.5
80
114
200
160
8-18
8-18
107
150
12.5
100
127
220
180
8-18
8-18
135
165
23
125
140
250
210
8-18
8-18
129
190
40.5
150
140
285
240
8-22
8-22
131
205
46.5
200
152
340
295
8-22
12-22
177
2550
61
250
165
395
350
12-22
12-26
206
270
73.5
300
178
445
400
12-22
12-26
220
320
103
350
190
505
460
16-22
16-26
264
358
120
400
216
565
515
16-26
16-30
298
400
217
450
222
615
565
16-26
-
327
420
242
500
229
671
620
20-26
-
352
480
279
600
267
780
725
20-30
-
446
560
396
700
292
895
840
24-30
-
486
610
596
