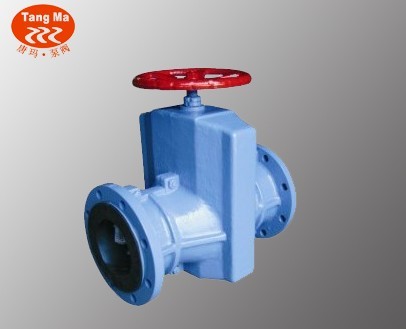

GJ41X铸铁管夹阀产品特点
(1)结构:本阀门由上下铝合金阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。
(2)工作原理:当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作。另因橡胶管套或承力小,所以在开闭时,操作人员旋转手轮时只要感到适量抵触,均达到开闭极点。切勿尽力多人辅助,禁用其他工具开闭。
GJ41X铸铁管夹阀适用于矿浆、酸碱、液态磨料、干湿粉料.
GJ41X铸铁管夹阀产品主要参数
|
阀体材料
|
公称压力
(MPa)
|
工作温度
|
适用介质
|
|
铝合金
|
0.6 1.0
|
≤90℃
|
矿浆、酸碱、液态磨料、干湿粉料
|
GJ41X铸铁管夹阀产品规格和外形尺寸
|
|
|
型号
|
公称直径
DN
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
b
|
d-Z
|
|
GJ41X-6L/Z
|
20
|
135
|
105
|
75
|
55
|
16
|
4--14
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4--14
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4--18
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4--18
|
|
50
|
210
|
160
|
125
|
100
|
20
|
4--18
|
|
65
|
250
|
180
|
145
|
120
|
20
|
4--18
|
|
80
|
300
|
195
|
160
|
135
|
22
|
4--18
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
|
250
|
750
|
390
|
350
|
310
|
32
|
10-23
|
|
GJ41X-10L/Z
|
20
|
135
|
105
|
75
|
55
|
16
|
4--14
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4--14
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4--18
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4--18
|
|
50
|
210
|
160
|
125
|
100
|
20
|
4--18
|
|
65
|
250
|
180
|
145
|
120
|
20
|
4--18
|
|
80
|
300
|
195
|
160
|
135
|
22
|
4--18
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
|
250
|
750
|
390
|
350
|
310
|
32
|
10-23
|
|
