CARX清水复合式排气阀概述
本产品用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。
CARX清水复合式排气阀作用原理
当水进入管道时，塞头停在定位架下部，进行大量排气，当空气排完时，水进入阀内把球浮起传动塞头到关闭，停止排气。如管道在正常运转时自然会产生少量气体会聚到管内上部，到相当程度，阀内水位下降，浮球随时下降气体从小孔排出。如出现停电，停泵，管内水流空时，管内随时会出现负压力，浮球顺水下降，打开小孔带动大孔大量进气确保管道安全。
CARX清水复合式排气阀技术参数
1、介质：清水
2、使用温度：常温
3、阀体：灰铸铁HT200
4、浮球与塞头：不锈钢
5、密封材料：丁腈橡胶
6、阀体强度打压：1.5Mpa
7、密封试验打压：0.05-1.1Mpa不漏水

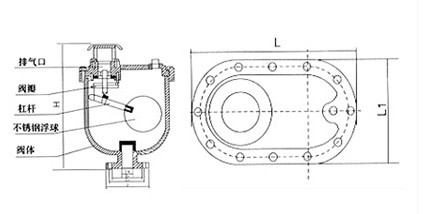

CARX清水复合式排气阀外形尺寸（尺寸单位：mm）
|
公称通径（DN）
|
H
|
L
|
L1
|
|
20/25
|
400
|
290
|
180
|
|
50
|
480
|
370
|
200
|
|
80
|
600
|
420
|
250
|
|
100
|
600
|
420
|
250
|
|
150
|
750
|
600
|
350
|
|
200
|
870
|
670
|
410
|
CARX清水复合式排气阀零件材料
|
NO
|
名称
|
材质
|
|
1
|
阀体
|
HT200
|
|
2
|
阀盖
|
HT200
|
|
3
|
浮球
|
304不锈钢
|
|
4
|
阀瓣
|
黄铜、不锈钢
|
|
5
|
杠杆
|
H59黄铜
|
|
6
|
塞头
|
不锈钢
|
CARX清水复合式排气阀排气量表（按每秒1.5-3.0米计算）
|
规格
|
25
|
55
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
200米3/小时
|
4-8
|
10-20
|
25-50
|
40-80
|
61-122
|
83-166
|
100-200
|
170-340
|
240-480
|
330-660
|
