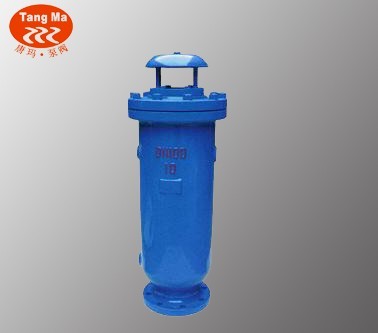

SCAR污水复合式排气阀概述
本阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。本阀装设于泵浦出水口处或送配水管线中，用以大量排出管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压而被损坏，压力等级1.0MPa。
SCAR污水复合式排气阀作用原理
当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。
SCAR污水复合式排气阀零件名称材料
|
序号
|
名称
|
材质
|
|
1
|
械杆B
|
不锈钢、锡青铜
|
|
2
|
活塞
|
不锈钢、锡青铜
|
|
3
|
顶塞
|
铝青铜+橡胶
|
|
4
|
杠杆A
|
不锈钢、锡青铅
|
|
5
|
垫圈环
|
合成橡胶
|
|
6
|
导套
|
不锈钢、铸黄铜
|
|
7
|
杠杆架
|
不锈钢、铸黄铜
|
|
8
|
浮球
|
不锈钢
|
|
9
|
阀盖
|
灰铸铁、Q4400-15
|
|
10
|
阀体
|
灰铸铁、Q4400-15
|
|
11
|
排气帽
|
灰铸铁、Q4400-15
|
.jpg)

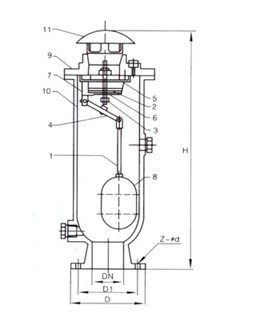

SCAR污水复合式排气阀主要连接尺寸
|
公称通径 DN（mm）
|
H
|
D
|
D1
|
Z
|
Ф-d
|
|
50
|
490
|
165
|
125
|
4
|
19
|
|
80
|
590
|
200
|
135
|
8
|
19
|
|
100
|
750
|
220
|
180
|
8
|
19
|
|
150
|
820
|
285
|
240
|
8
|
23
|
|
200
|
1000
|
340
|
295
|
8
|
23
|
|
250
|
1200
|
395
|
350
|
12
|
23
|
